DRRD-12 ... 63
10 Festo – DRRD-12 ... 63-Z6 – 1310b Deutsch
5. Drehen Sie den entsprechenden Dämpfer, bis
die gewünschte Endlagenstellung erreicht ist.

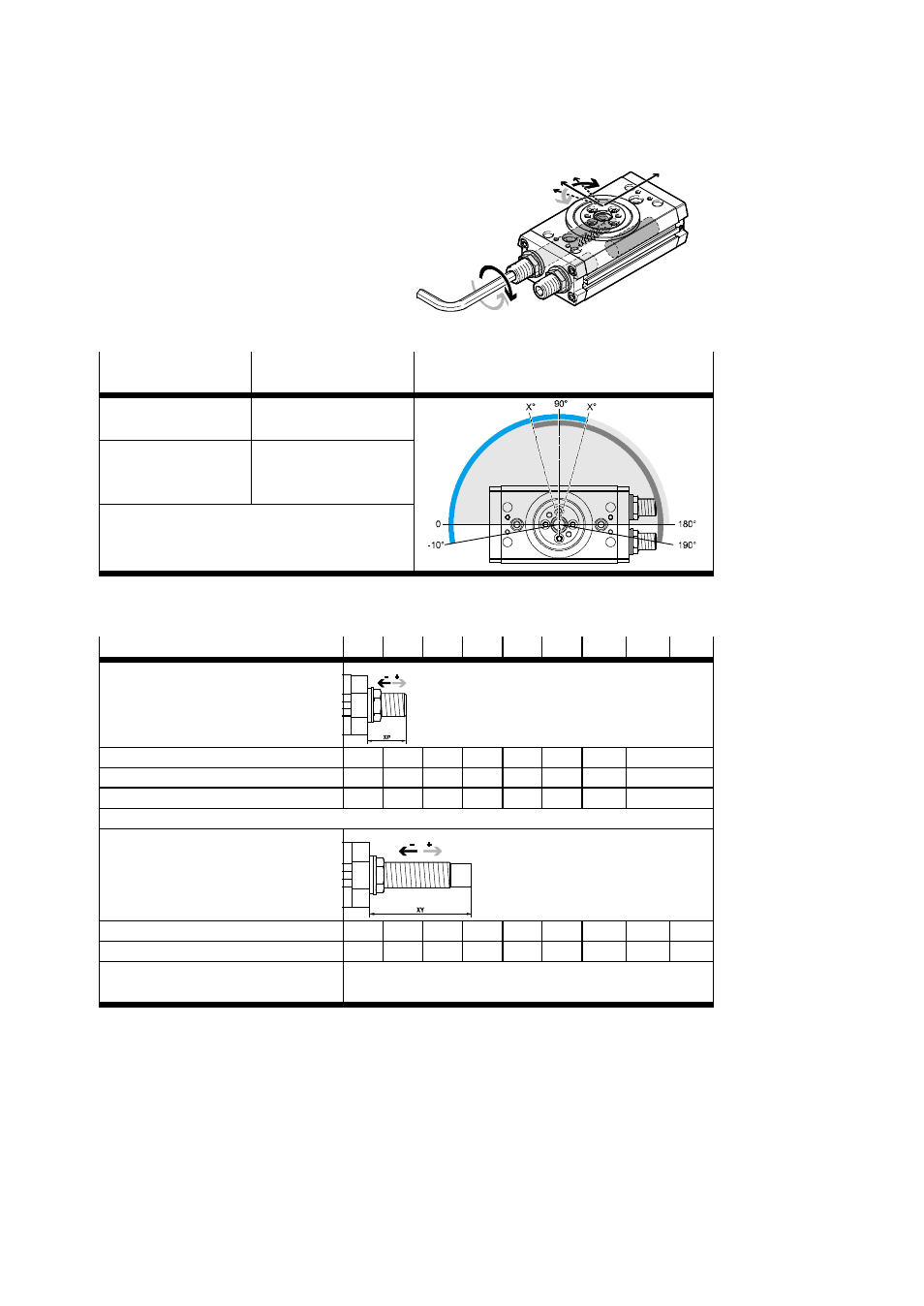

Fig. 9
Winkeleinstellung Reaktion Einstellbereich bezogen auf die werksseitige
Grundeinstellung (Beispiel DRRD-...-180)
Drehen des Dämpfers
im Uhrzeigersinn
Verkleinern des
Schwenkwinkels
Drehen des Dämpfers
gegen den Uhrzeiger-
sinn
Vergrößern des
Schwenkwinkels
Tab. 3
Folgende Einstellungen sind möglich:
Baugröße 12 16 20 25 32 35 40 50 63
Elastischer Dämpfer bei
DRRD-...-P
Winkeleinstellung je Umdrehung [°] 9,6 8,7 9,0 6,6 8,2 8,2 5,4 –
Max. Dämpfereinstellung XPmax [mm] 18,8 19 19,4 26,1 31,8 43,2 44,7 –
Min. Dämpfereinstellung XPmin [mm] 6 6 6,7 9 11 13,5 13,5 –
Hydraulischer Dämpfer bei
DRRD-...-Y9/Y10
Winkeleinstellung je Umdrehung [°] 9,6 8,7 9,0 6,6 8,2 8,2 5,4 3,8 2,9
Max. Dämpfereinstellung XYmax [mm] 29,9 38,5 43,3 64,9 80,7 99,9 101,4 130,4 126,9
Min. Dämpfereinstellung XYmin bis zum Mindestschwenkwinkel
( 12 Technische Daten)
Tab. 4
