DRRD-12 ... 63
70 Festo – DRRD-12 ... 63-Z6 – 1310b Italiano
9 Smontaggio e riparazione
In presenza di masse eccentriche sul braccio di leva:
Allarme
Pericolo di lesioni dovuto a masse in caduta.
• Verificare che il carico utile abbia raggiunto una posizione stabile (ad es. il punto più
basso) prima di scaricare la pressione.
Attenzione
• Accertarsi che l'attuatore oscillante sia scarico per lo smontaggio.
• Suggerimento: inviare il prodotto al servizio di riparazione Festo.
Così verranno eseguite soprattutto le microregolazioni e le verifiche necessarie.
• Le informazioni specifiche sui pezzi di ricambio e ausili sono reperibili al sito:
www.festo.com/spareparts
Per la sostituzione degli elementi di ammortizzazione/ammortizza-
tori integrati ( 10 Accessori):
• Eseguire le seguenti operazioni:
1. Scaricare il DRRD.
2. Misurare la posizione dell'ammortizzatore (misure XP o XY) e
svitare il controdado sull'ammortizzatore 8.
3. Svitare l'ammortizzatore e:
– Ingrassare il nuovo elemento di ammortizzazione
(ad es. con LUB-KC1) e montarlo (con DRRD-...-P).
Se necessario utilizzare il nuovo disco di tenuta
( (B) in Fig. 10)
– Sostituire l'ammortizzatore (con DRRD-...-Y9/Y10).
Se necessario utilizzare il nuovo disco di tenuta
( (C) in Fig. 10).
4. Avvitare l'ammortizzatore fino alla misura XP o XY ( punto 2).
5. Controllare l'impostazione dell'angolo e se necessario correg-
gerla.
6. Serrare il dado di bloccaggio sull'ammortizzatore 8 (coppia di
serraggio Tab. 5).

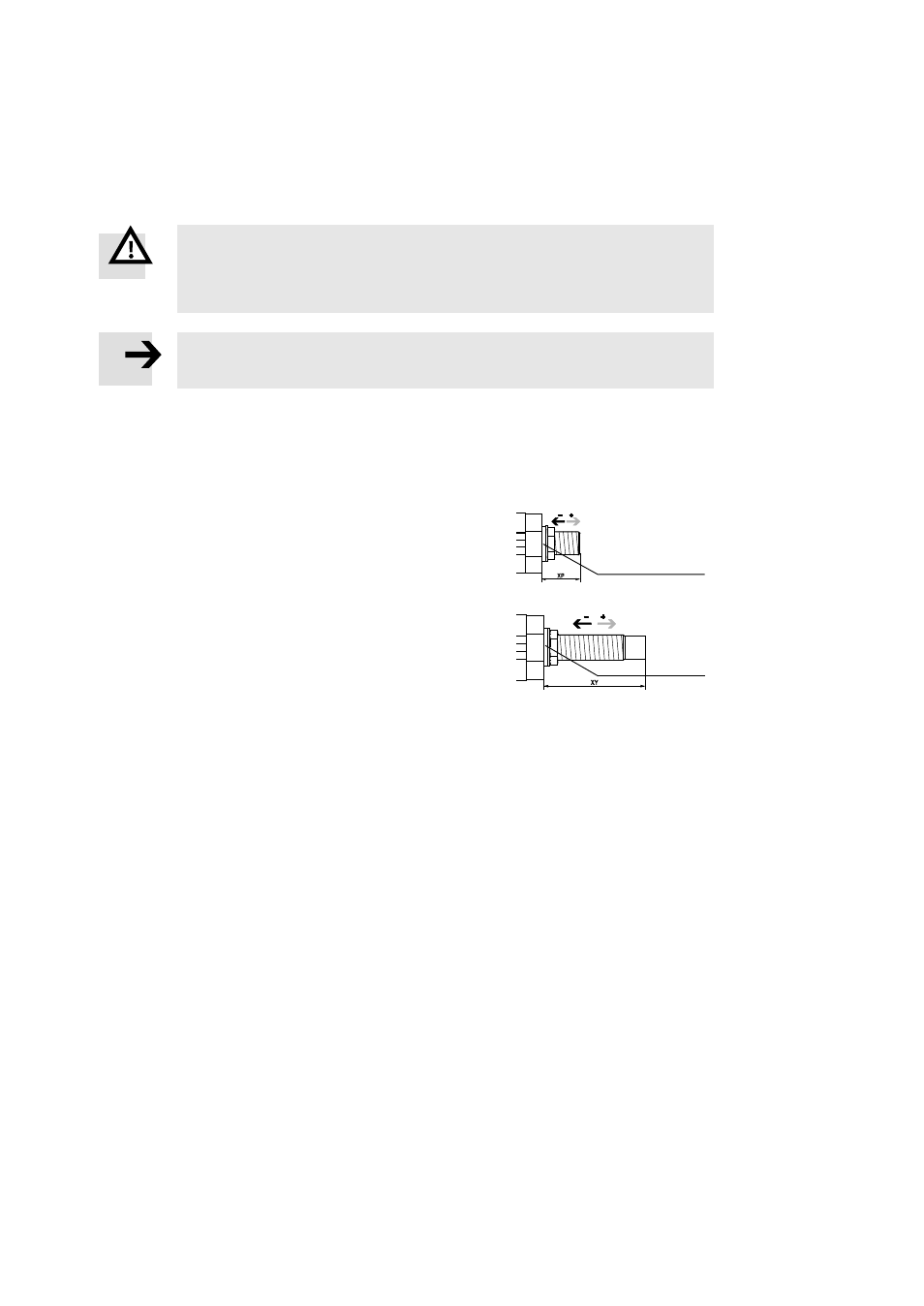

Fig. 10
(C)
(B)
