DRRD-12 ... 63
76 Festo – DRRD-12 ... 63-Z6 – 1310b 中文
4 运输和存放
•
请注意 DRRD 的重量：它的重量最高可达 20 kg（ 12 技术参数）。
5 安装
5.1 机械安装
注意
•
安装 DRRD 时务必注意不要损伤驱动轴。 尤其是在进行下列操作时：
1. 请将 DRRD 安放在一个您始终可触及其操作部件和接口的位置。
2. 请您分别使用两个螺丝和定心套将 DRRD 固定到安装接口 aJ 上。
拧紧力矩汇总于下表中 ( Tab. 1)。

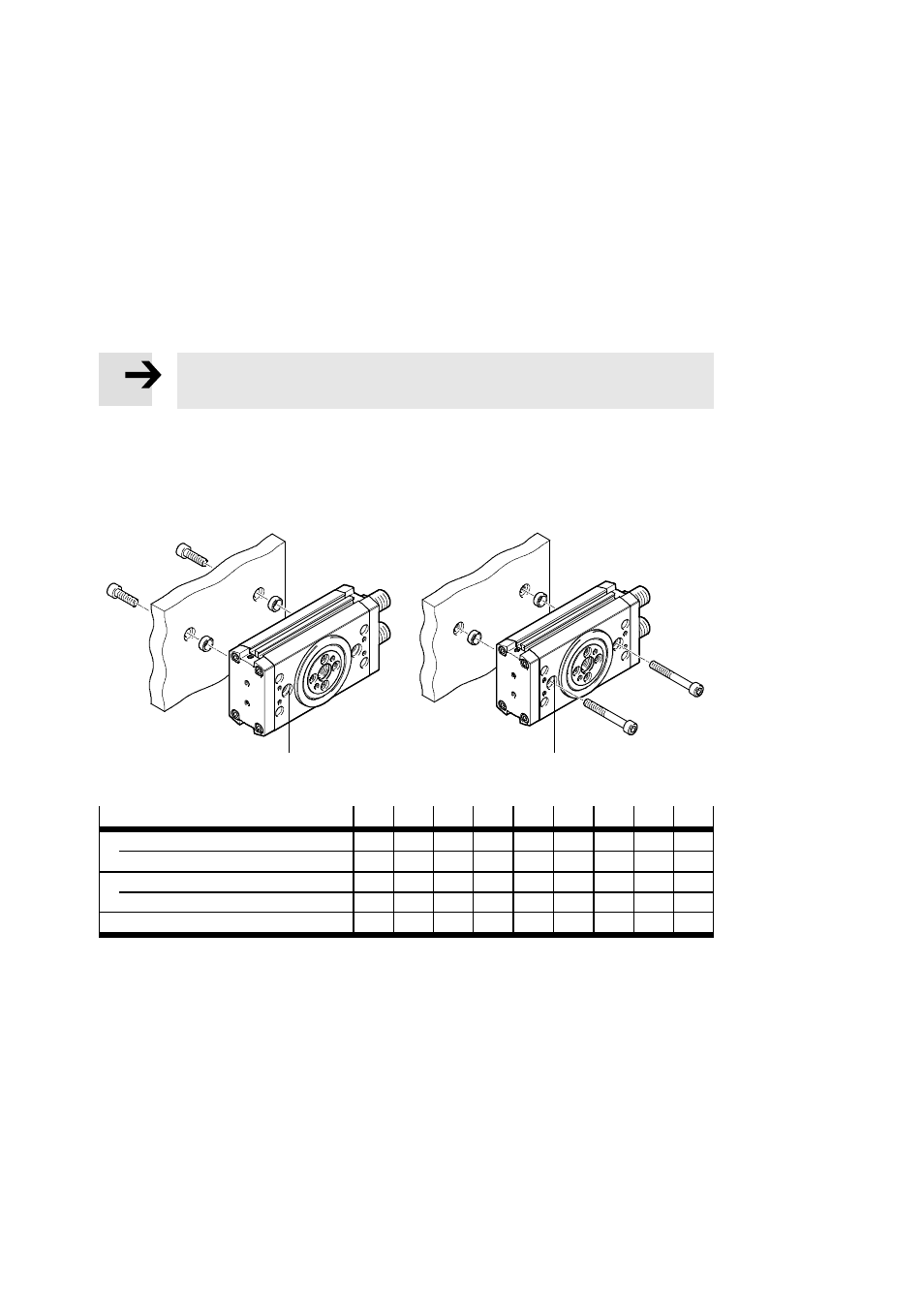

直接固定 穿透固定
aJ aJ
Fig. 2
规格 12 16 20 25 32 35 40 50 63
螺丝（直接固定） M5 M5 M5 M6 M8 M8 M10 M10 M12
拧紧扭矩 [Nm] 6 6 6 10 18 18 30 30 55
螺丝（穿透固定） M4 M4 M4 M5 M6 M6 M8 M8 M10
拧紧扭矩 [Nm] 3 3 3 6 10 10 18 18 30
定位套 ZBH [mm] 9 9 9 12 15 15 15 15 25
Tab. 1
