5.2 Montaggio delle parti pneumatiche
• Se necessario rimuovere gli elementi di
chiusura negli attacchi pneumatici.
Per regolare la velocità di oscillazione:
• utilizzare regolatori di portata unidirezionali
GRLA.
Che vengono fissati direttamente sugli
attacchi di alimentazione.

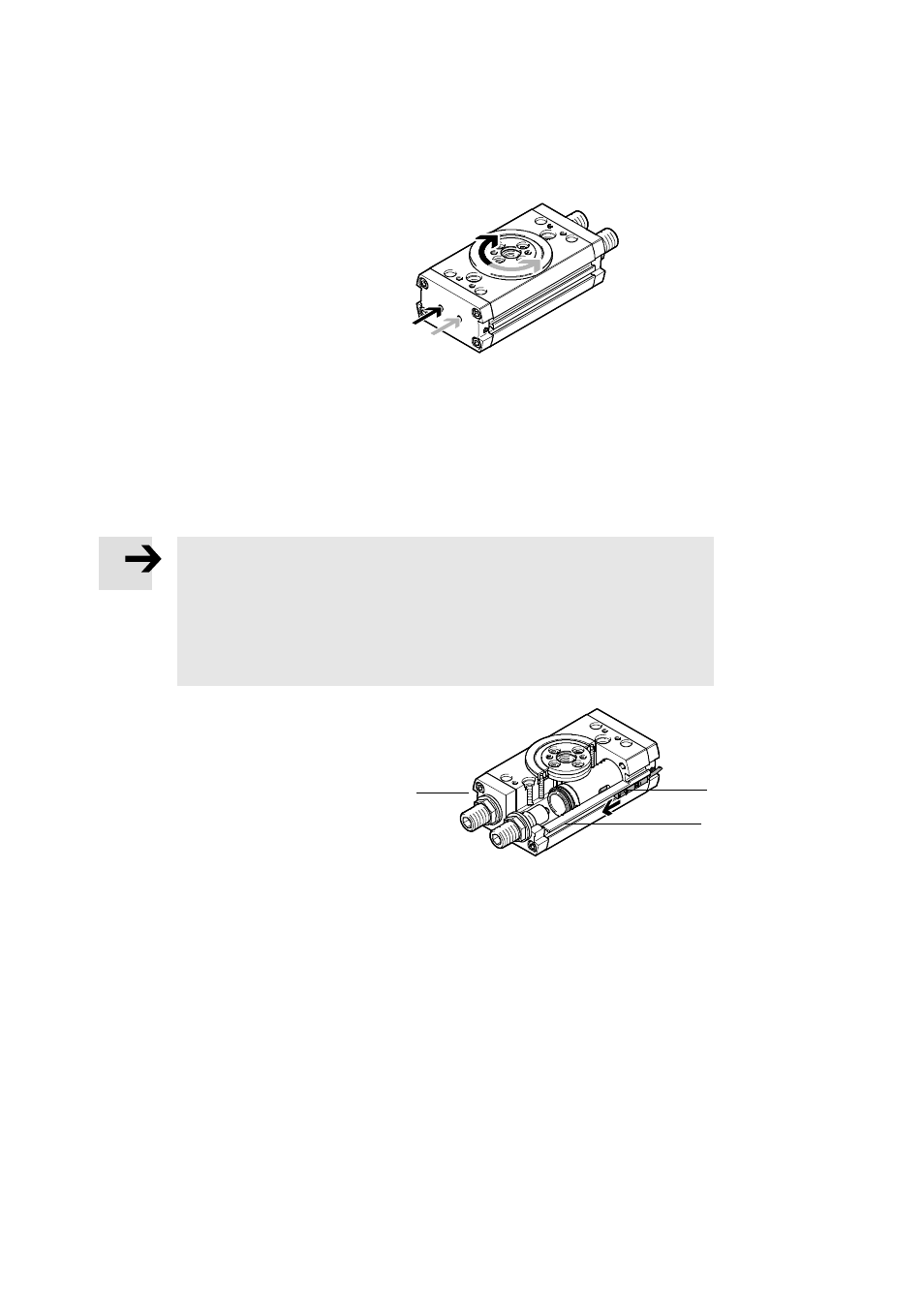

Fig. 5
Con installazione verticale e masse eccentriche:
• utilizzare valvole unidirezionali pilotate HGL o un serbatoio per aria compressa VZS.
In questo modo si impedisce la caduta improvvisa del carico utile quando si verifica un brusco calo
di pressione.
5.3 Montaggio elettrico
Attenzione
Le commutazioni multiple dei sensori di finecorsa sono possibili dato il tipo di costru-
zione.
• Fare attenzione che i sensori di finecorsa siano sempre impostati sul primo punto di
commutazione.
Allo scopo inserire il sensore di finecorsa (A) dall'estremità della scanalatura, su cui
si trova il pistone da interrogare, finché non avviene il primo circuito.
• Posizionare i sensori di finecorsa per il rileva-
mento dei finecorsa nelle scanalature 9.
Con l'ausilio del set di sensorica è possibile un
rilevamento con sensori di finecorsa induttivi
( 10 Accessori).
9
Fig. 6
(A) 9
