5. Enrosque el amortiguador correspondiente
hasta alcanzar el ajuste deseado de la
posición final.

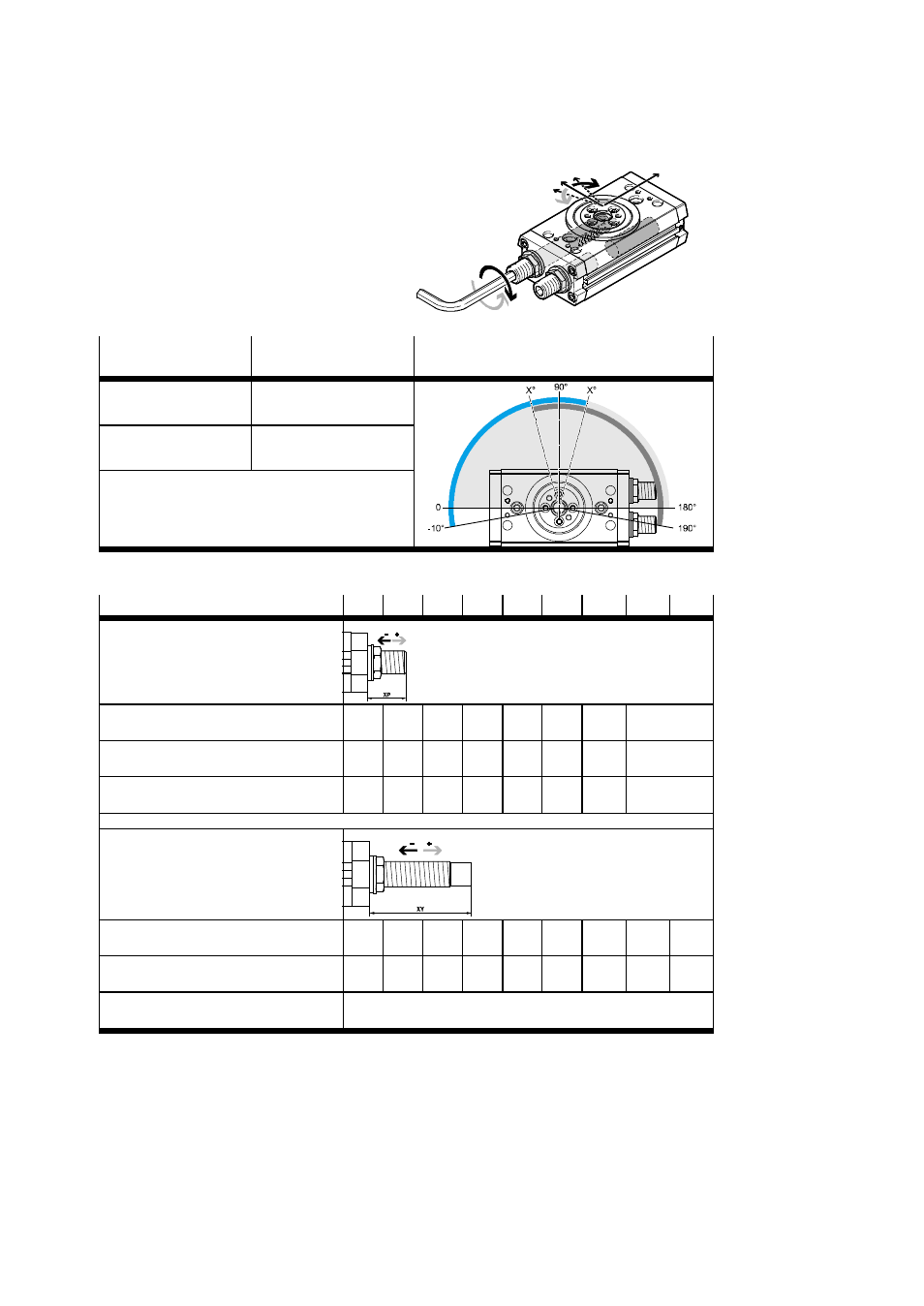

Fig. 9
Ajuste del ángulo Reacción Margen de ajuste en relación a la posición
inicial de fábrica (ejemplo DRRD-...-180)
Giro del amortiguador
en sentido horario Reducción del ángulo de
giro
Giro del amortiguador
en sentido antihorario Aumento del ángulo de
giro
Tab. 3
Son posibles los ajustes siguientes:
Tamaño 12 16 20 25 32 35 40 50 63
Amortiguador elástico en
DRRD-...-P
Ajuste del ángulo por cada
revolución [°] 9,6 8,7 9,0 6,6 8,2 8,2 5,4 –
Ajuste máx. del amortiguador
XPmax [mm] 18,8 19 19,4 26,1 31,8 43,2 44,7 –
Ajuste mín. del amortiguador
XPmin [mm] 6 6 6,7 9 11 13,5 13,5 –
Amortiguador hidráulico
en DRRD-...-Y9/Y10
Ajuste del ángulo por cada
revolución [°] 9,6 8,7 9,0 6,6 8,2 8,2 5,4 3,8 2,9
Ajuste máx. del amortiguador
XYmax [mm] 29,9 38,5 43,3 64,9 80,7 99,9 101,4 130,4 126,9
Ajuste mín. del amortiguador
XYmin Hasta el ángulo mínimo de rotación
(
12 Especificaciones técnicas)
Tab. 4
