DRRD-12 ... 63
Festo – DRRD-12 ... 63-Z6 – 1310b Español 37
6 Puesta a punto
Advertencia
Riesgo de lesiones a causa de masas en rotación.
• Asegúrese de que el DRRD se pone en movimiento solo con dispositivos de
protección.
• Asegúrese de que en el ángulo de rotación del DRRD
– nadie pueda poner su mano
– no puedan llegar allí objetos extraños (p. ej. por medio de una rejilla protectora
individual).
Nota
• Asegúrese de que se observan los requerimientos siguientes:
– los amortiguadores están asegurados con contratuercas
– las condiciones de funcionamiento están dentro de los márgenes permitidos
– en DRRD-...-Y12 se observan las instrucciones para el montaje.

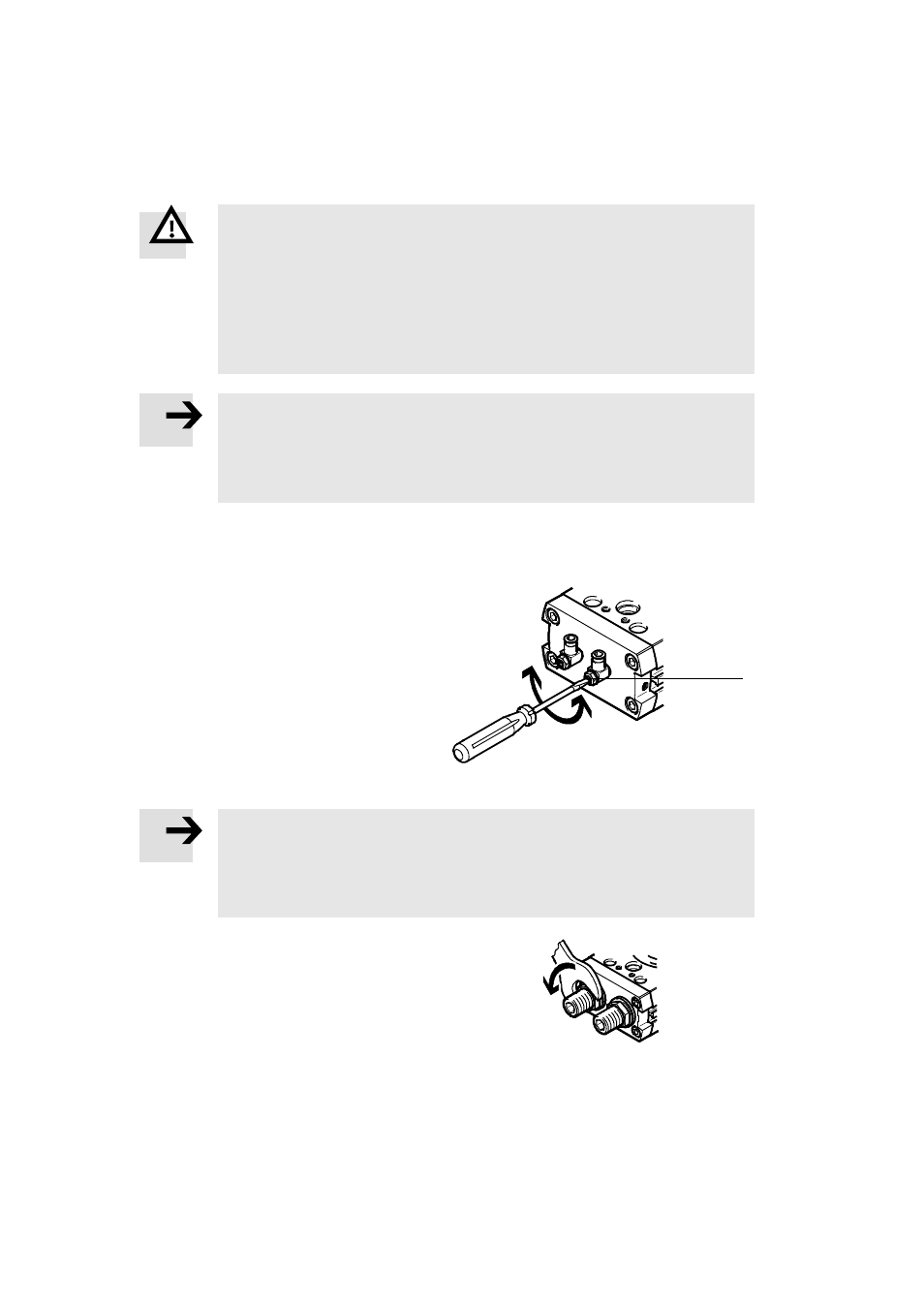

6.1 Puesta a punto del ajuste de posiciones finales
1. Cierre las dos válvulas de estrangulación y
antirretorno preconectadas (A):
– primero completamente
– a continuación aflójelas una vuelta.
2. Aplique presión al actuador de una de las
siguientes maneras:
– alimentación de aire lenta por un lado
– alimentación de aire simultánea por ambos
lados, con subsiguiente escape de aire de
uno de los lados.
(A)
Fig. 7
Nota
¡Riesgo de daños!
Si se desenrosca excesivamente el amortiguador, el émbolo choca contra la culata
trasera con una amortiguación demasiado baja.
• Observe los ajustes del amortiguador permitidos ( Tab. 4).
3. Dé presión a la toma correspondiente para
girar el DRRD a la posición final deseada.
4. Afloje la contratuerca del amortiguador.
Fig. 8
