3. Ziehen Sie bei Bedarf geeignete Leitungen
durch die hohle Antriebswelle oder verwenden
Sie die Variante mit Energiedurchführung.
Der Wellendurchlass für die Leitungsverlegung
hat nachfolgende Maße ( Tab. 2).
4. Stellen Sie sicher, dass beim Montieren der
Nutzlast folgende Vorgaben eingehalten
werden:
– verkantungsfreier Einbau
– zulässige Radialkraft Fy
– zulässige Axialkraft Fx
– zulässiges Massenträgheitsmoment
– möglichst rotationssymmetrischer Aufbau.

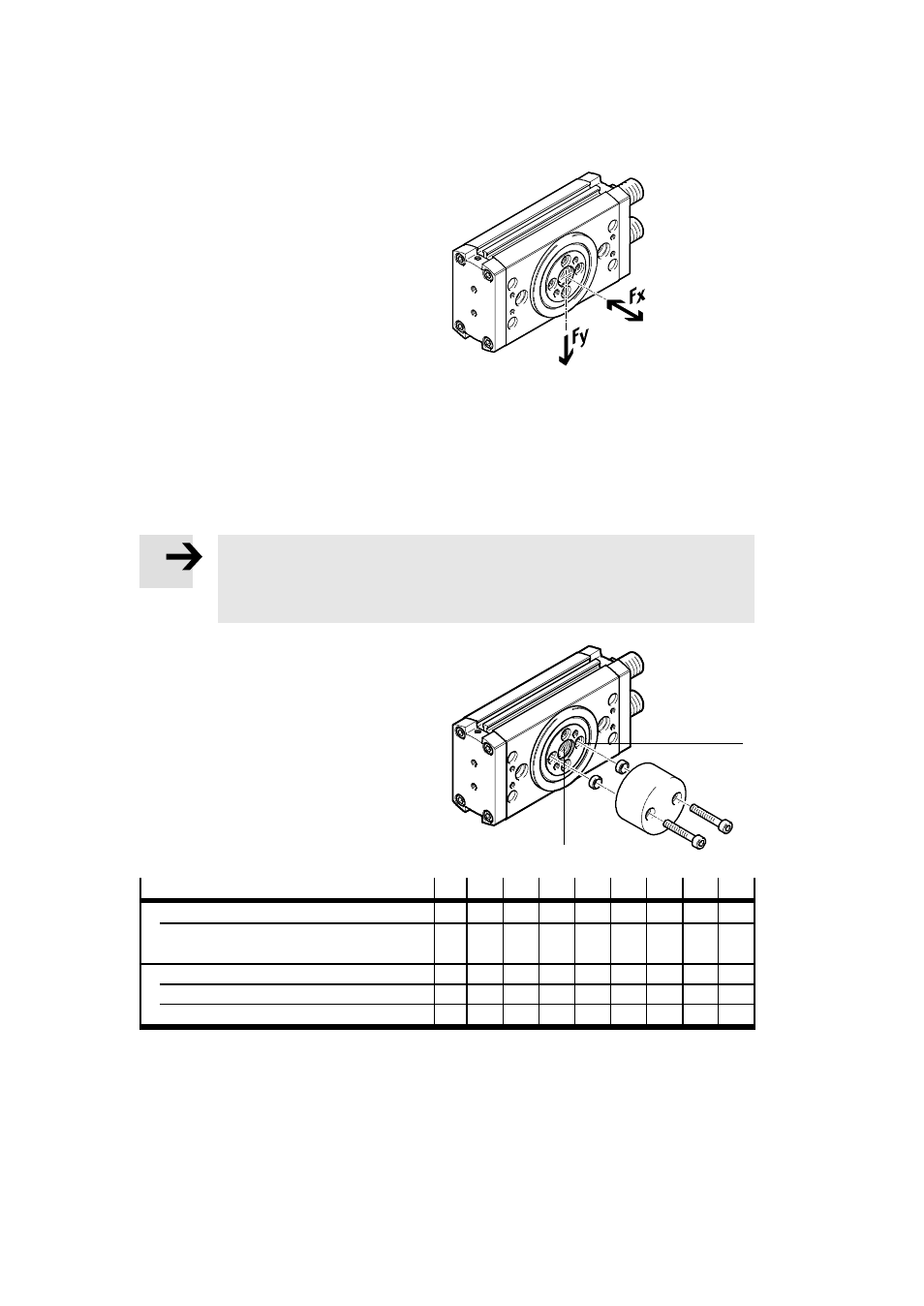

Fig. 3
Das Massenträgheitsmoment der Nutzlast sollte berechnet worden sein. Hebelarme, Ausleger und
Massen sollten in der Rechnung mit berücksichtigt sein (maximal zulässige Werte Katalogang-
aben, www.festo.com/catalogue).
Hinweis
Bei hohen Anforderungen an den Rundlauf der Bauteile auf der Flanschwelle:
• Verwenden Sie die Mittelzentrierung 4 und zusätzlich eine der 4 vorhandenen
Zentrierungen.
5. Befestigen Sie die Nutzlast am Antriebs-
flansch mit mindestens zwei gegenüber-
liegenden Schrauben und Zentrierhülsen an
der Befestigungsschnittstelle aA.
Das Anziehdrehmoment ist in der nach-
folgenden Tabelle zusammengefasst
( Tab. 2).
aA
Fig. 4
4
Baugröße 12 16 20 25 32 35 40 50 63
Wellendurchlass 4 [mm] 5 8 8 10,5 10,5 10,5 21 21 21
Zentrierhülse ZBH für
Mittelzentrierung
[mm] 7 12 12 15 15 25 25 25 25
Schraube für Gewinde an aA M3 M4 M4 M5 M6 M6 M6 M8 M10
Zentrierhülse ZBH [mm] 5 7 7 9 9 9 9 12 15
Anziehdrehmoment [Nm] 1,2 3 3 6 10 10 10 20 40
Tab. 2
