Festo – DRRD-12 ... 63-Z6 – 1310b Français 49
3. Tirer les câbles si nécessaire à travers l'arbre
d'entraînement creux ou utiliser la version
avec passage de l'énergie.
L'ouverture dans l'arbre nécessaire au
passage des câbles est de : ( Tab. 2).
4. Veiller à respecter les indications suivantes
lors du montage de la charge utile :
– Réaliser le montage sans forcer
– Force radiale Fy admissible
– Force axiale Fx admissible
– Moment d'inertie admissible
– Structure avec la meilleure symétrie de
rotation possible.

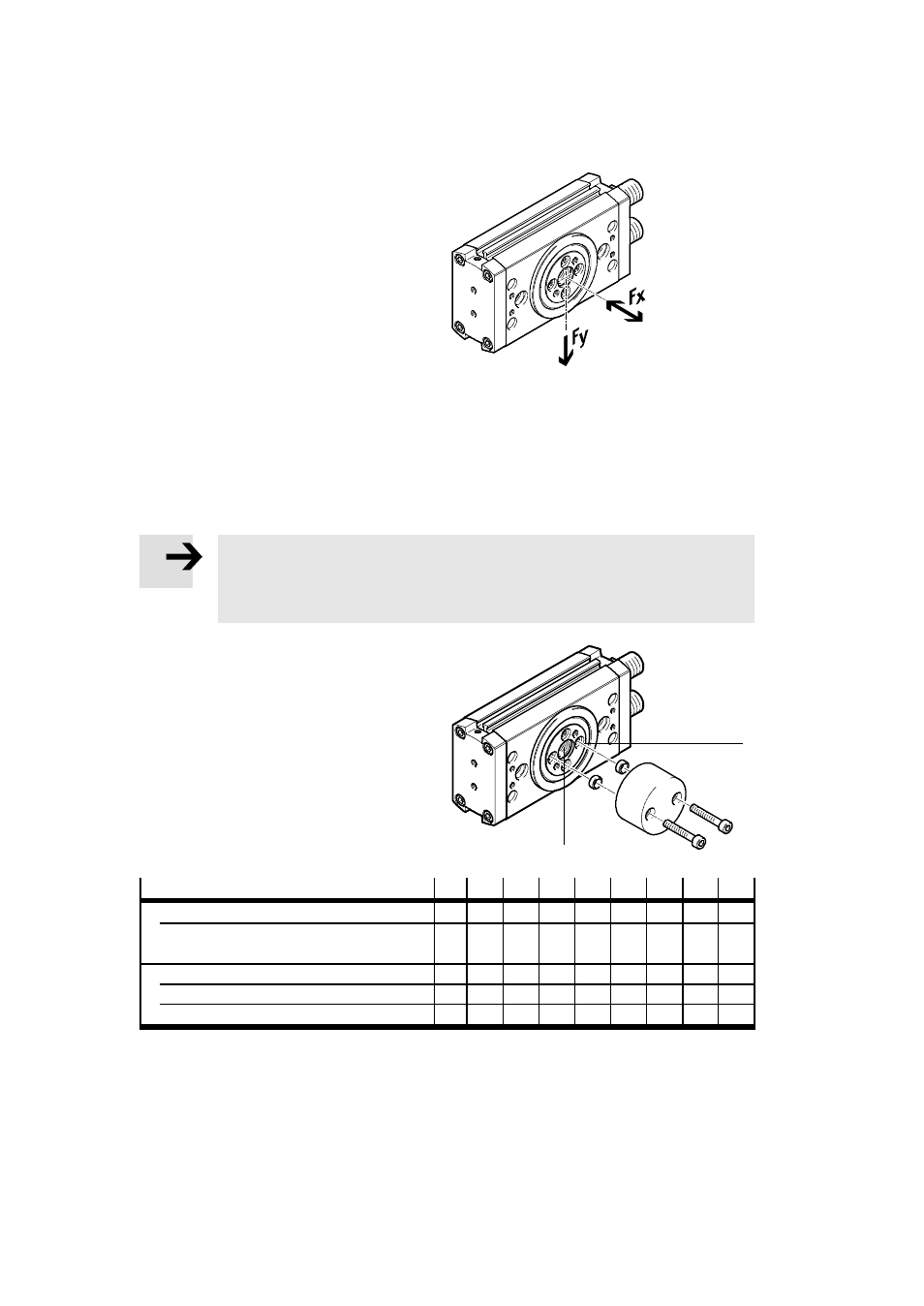

Fig. 3
Calculer le moment d'inertie de masse de la charge utile. Dans le calcul, tenir compte des bras de
levier, des bras et des masses (valeur maximales admissibles Indications figurant dans le cata-
logue, www.festo.com/catalogue).
Nota
En cas d'exigences élevées en matière de rotondité des composants sur l'arbre à
flasque :
• Utiliser le centrage intermédiaire 4 ainsi qu'un des 4 centrages existants.
5. Fixer la charge utile sur la bride de l'action-
neur à l'interface de fixation aA à l'aide d'au
moins deux vis opposées et deux douilles de
centrage.
Le couple de serrage est indiqué dans le ta-
bleau suivant ( Tab. 2).
aA
Fig. 4
4
Taille 12 16 20 25 32 35 40 50 63
Passage dans l'arbre 4 [mm] 5 8 8 10,5 10,5 10,5 21 21 21
Douille de centrage ZBH pour
centrage intermédiaire
[mm] 7 12 12 15 15 25 25 25 25
Vis pour filetage sur aA M3 M4 M4 M5 M6 M6 M6 M8 M10
Douille de centrage ZBH [mm] 5 7 7 9 9 9 9 12 15
Couple de serrage [Nm] 1,2 3 3 6 10 10 10 20 40
Tab. 2
