4 Transport et stockage
• Prendre en considération le poids du DRRD : il peut peser jusqu'à 20 kg ( 12 Caractéristiques
techniques).
5 Montage
5.1 Montage mécanique
Nota
• Manipuler le DRRD de manière à ne pas endommager l'arbre d'entraînement. Res-
pecter pour cela la procédure suivante :
1. Placer le DRRD de manière à toujours pouvoir atteindre les éléments de commande et les rac-
cordements.
2. Fixer le DRRD à l'interface de fixation à l'aide de deux vis et deux douilles de centrage aJ.
Le couple de serrage est indiqué dans le tableau suivant ( Tab. 1).

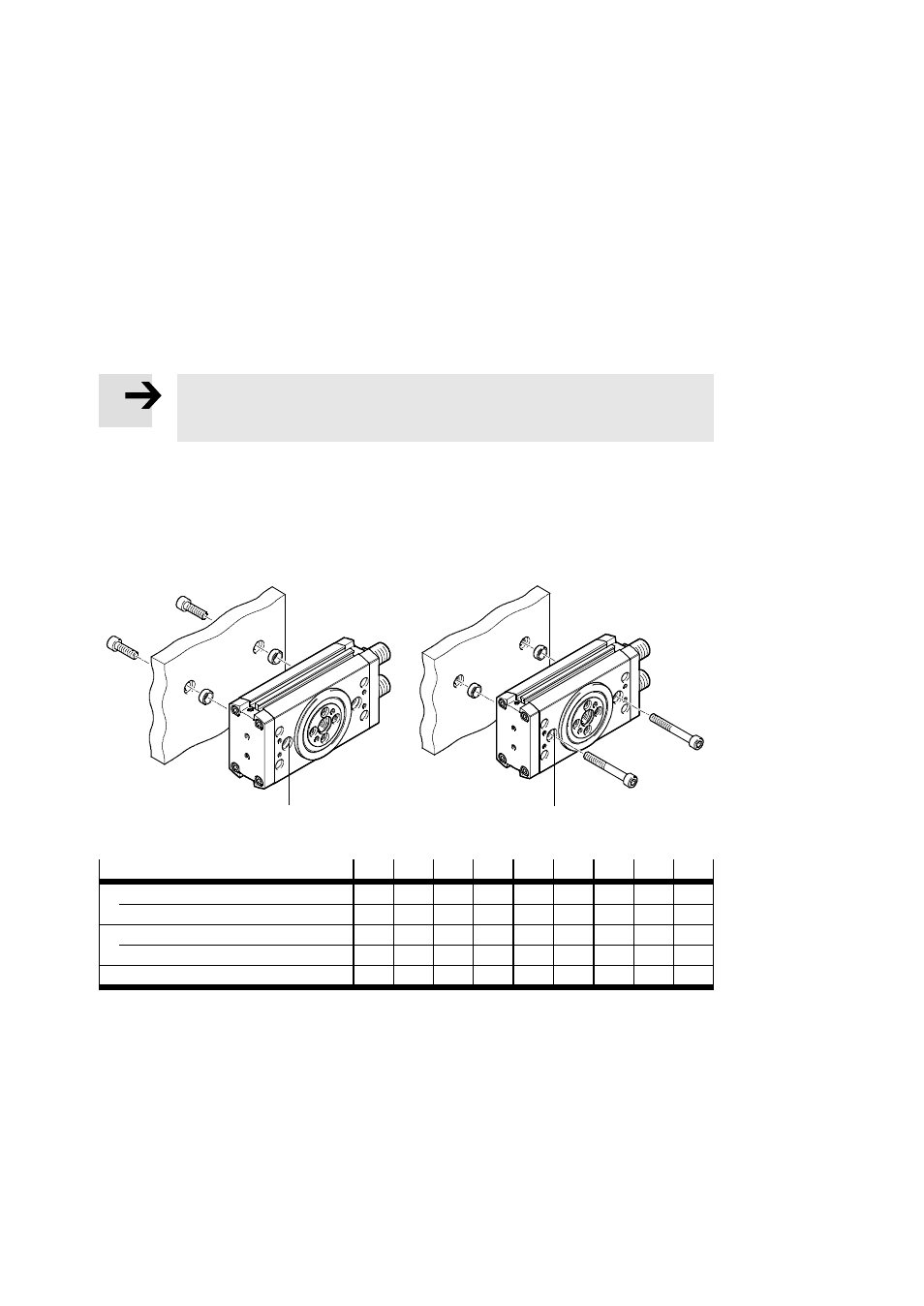

Fixation directe Fixation traversante
aJ aJ
Fig. 2
Taille 12 16 20 25 32 35 40 50 63
Vis (fixation directe) M5 M5 M5 M6 M8 M8 M10 M10 M12
Couple de serrage [Nm] 6 6 6 10 18 18 30 30 55
Vis (fixation traversante) M4 M4 M4 M5 M6 M6 M8 M8 M10
Couple de serrage [Nm] 3 3 3 6 10 10 18 18 30
Douille de centrage ZBH [mm] 9 9 9 12 15 15 15 15 25
Tab. 1
