4 Transport und Lagerung
• Berücksichtigen Sie das Gewicht des DRRD: Er wiegt bis zu 20 kg ( 12 Technische Daten).
5 Einbau
5.1 Einbau mechanisch
Hinweis
• Behandeln Sie den DRRD so, dass keine Schäden an der Antriebswelle auftreten.
Besonders bei der Ausführung nachfolgender Punkte:
1. Platzieren Sie den DRRD so, dass Sie stets die Bedienteile und Anschlüsse erreichen können.
2. Befestigen Sie den DRRD mit je zwei Schrauben und Zentrierhülsen an der Befestigungsschnitt-
stelle aJ.
Das Anziehdrehmoment ist in der nachfolgenden Tabelle zusammengefasst ( Tab. 1).

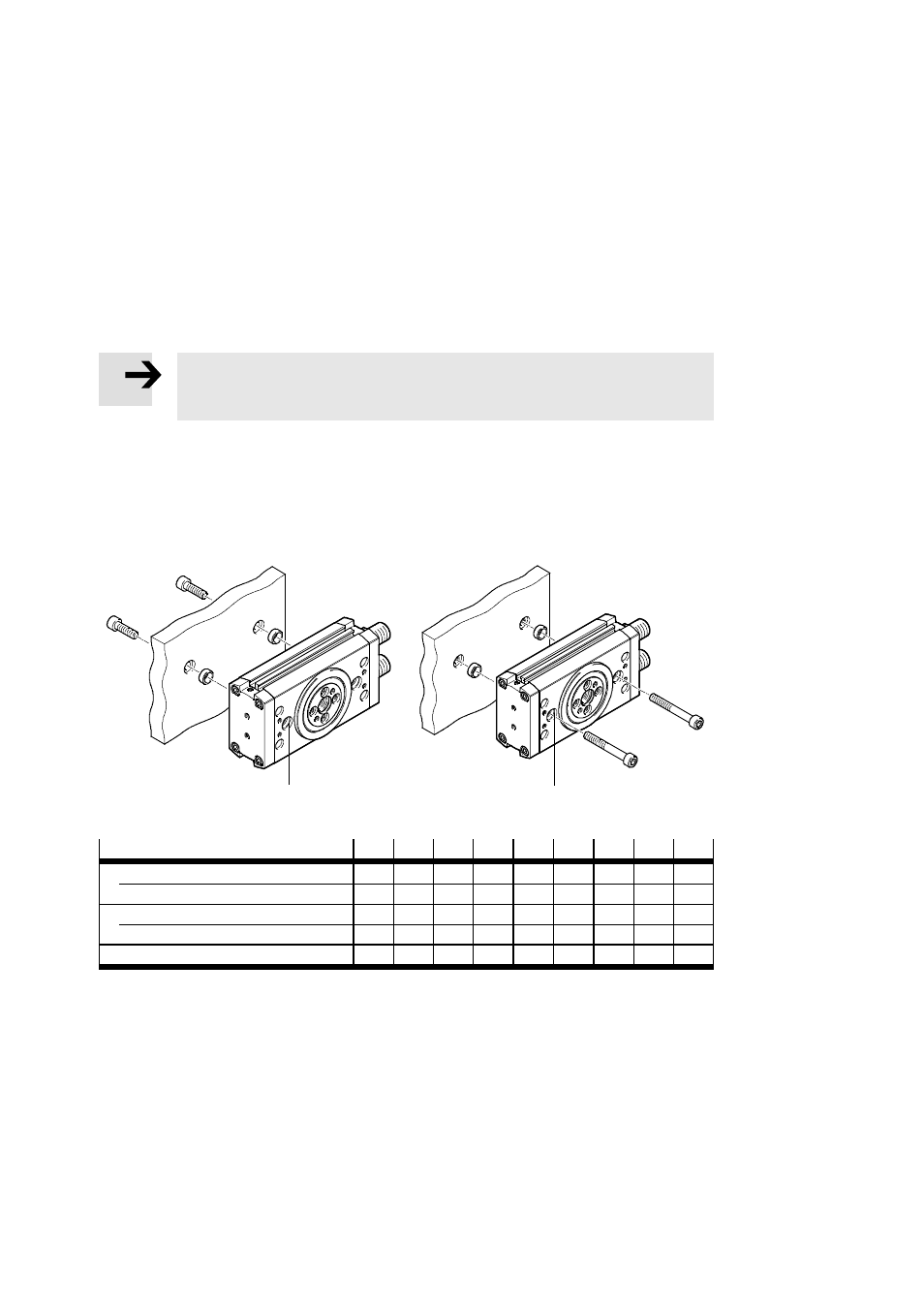

Direktbefestigung Durchgangsbefestigung
aJ aJ
Fig. 2
Baugröße 12 16 20 25 32 35 40 50 63
Schraube (Direktbefestigung) M5 M5 M5 M6 M8 M8 M10 M10 M12
Anziehdrehmoment [Nm] 6 6 6 10 18 18 30 30 55
Schraube (Durchgangsbefestigung) M4 M4 M4 M5 M6 M6 M8 M8 M10
Anziehdrehmoment [Nm] 3 3 3 6 10 10 18 18 30
Zentrierhülse ZBH [mm] 9 9 9 12 15 15 15 15 25
Tab. 1
