DRRD-12 ... 63
34 Festo – DRRD-12 ... 63-Z6 – 1310b Español
4 Transporte y almacenamiento
• Tenga en cuenta en peso del DRRD: puede pesar hasta 20 kg ( 12 Especificaciones técnicas).
5 Montaje
5.1 Instalación mecánica
Nota
• Maneje el DRRD con cuidado para no dañar el eje motriz. Preste especial atención a
los puntos siguientes:
1. Coloque el DRRD de forma que los elementos de mando y conexiones siempre queden accesibles.
2. Fije el DRRD en la interfaz de fijación con dos tornillos y dos casquillos para centrar
respectivamente aJ.
El par de apriete adecuado está especificado en la tabla siguiente ( Tab. 1).

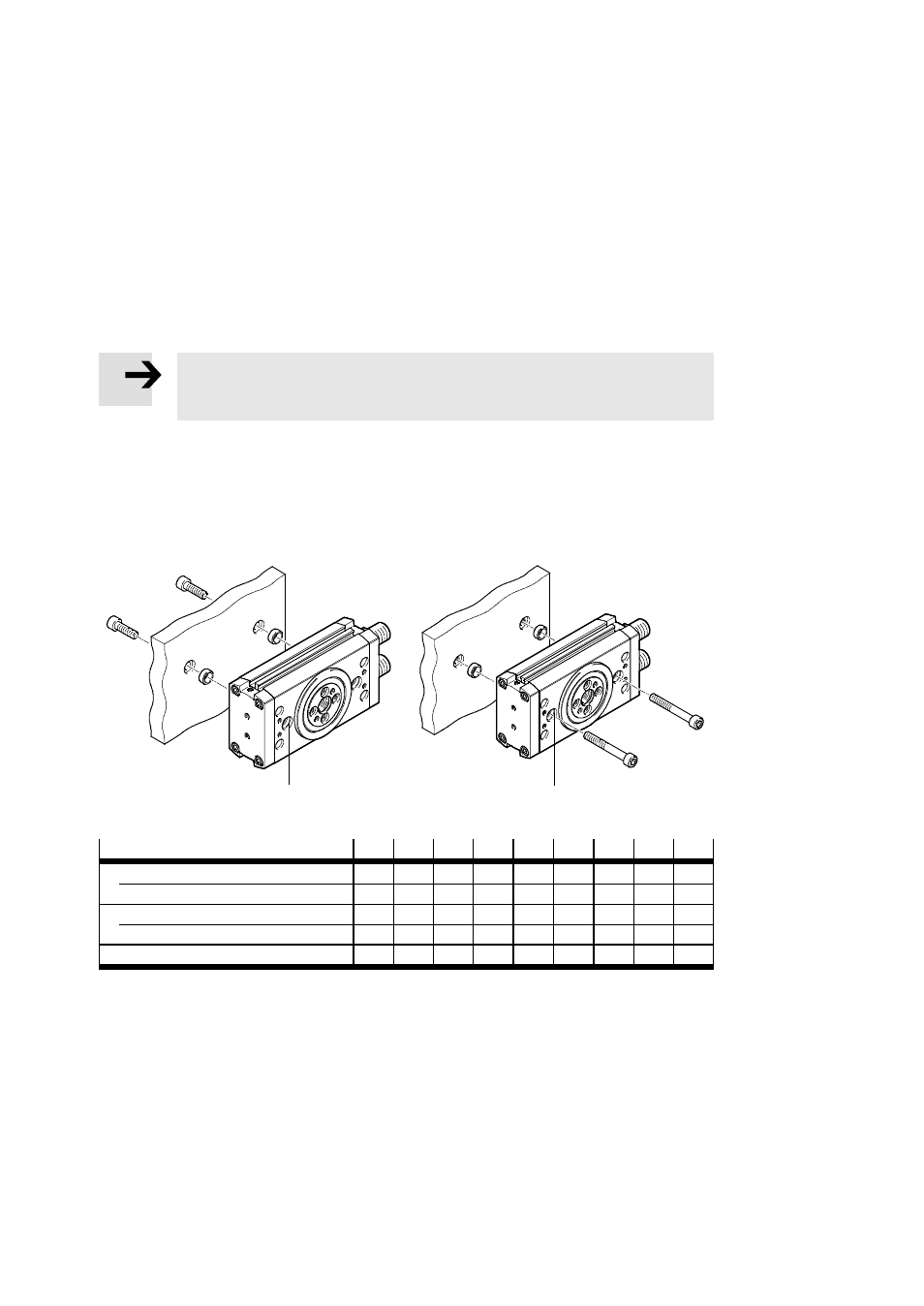

Montaje directo Fijación pasante
aJ aJ
Fig. 2
Tamaño 12 16 20 25 32 35 40 50 63
Tornillo (montaje directo) M5 M5 M5 M6 M8 M8 M10 M10 M12
Par de apriete [Nm] 6 6 6 10 18 18 30 30 55
Tornillo (fijación pasante) M4 M4 M4 M5 M6 M6 M8 M8 M10
Par de apriete [Nm] 3 3 3 6 10 10 18 18 30
Casquillo para centrar ZBH [mm] 9 9 9 12 15 15 15 15 25
Tab. 1
