9 Desmontaje y reparaciones
Con masas excéntricas en el brazo de palanca:
Advertencia
Peligro de lesiones a causa de masas que se desprenden.
• Asegúrese de que la carga útil ha alcanzado una posición estable antes de purgar el
aire (p. ej. el punto más bajo).
Nota
• Antes del desmontaje, asegúrese de que el actuador giratorio está descargado.
• Recomendación: envíe el producto a nuestro servicio de reparación.
De este modo se tienen especialmente en cuenta las operaciones de ajuste de precisión y
verificaciones pertinentes.
• Hallará información sobre las piezas de repuesto y medios auxiliares en:
www.festo.com/spareparts.
Para sustituir los elementos de amortiguación/amortiguadores
integrados ( 10 Accesorios):
• Siga los siguientes pasos:
1. Purgar el DRRD.
2. Medir la posición del amortiguador (medida XP o XY) y aflojar la
contratuerca del amortiguador 8.
3. Desenroscar el amortiguador y a continuación:
– Engrasar el elemento amortiguador nuevo
(p. ej. con LUB-KC1) y montarlo (en DRRD-...-P).
Si es necesario, utilizar nuevos discos obturadores
( (B) en Fig. 10).
– Cambiar el amortiguador (en DRRD-...-Y9/Y10).
Si es necesario, utilizar nuevos discos obturadores
( (C) en Fig. 10).
4. Enroscar el amortiguador hasta medida XP o XY ( Punto 2).
5. Comprobar el ajuste angular y corregirlo si es necesario.
6. Apretar la contratuerca en el amortiguador 8 (par de
apriete Tab. 5).

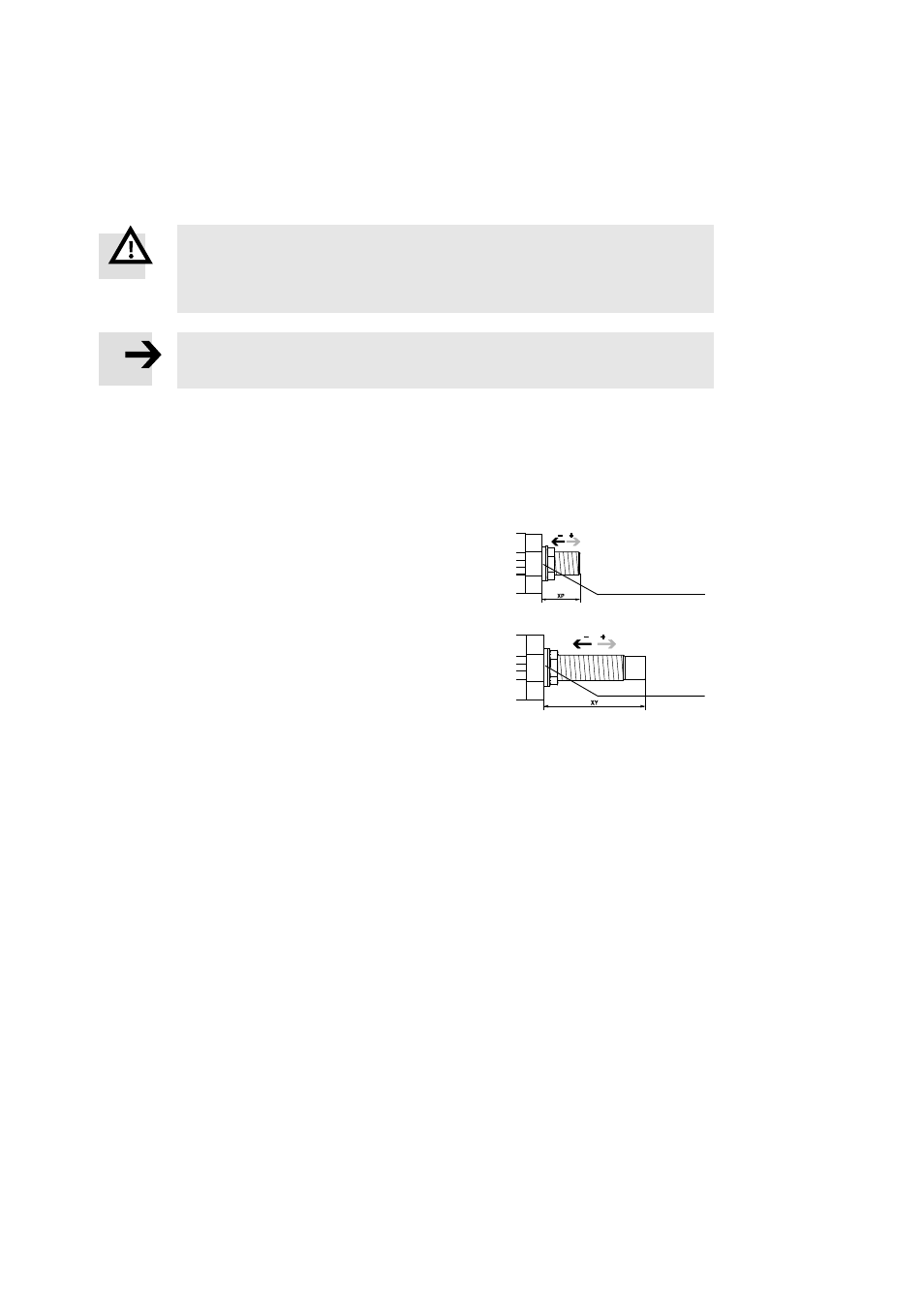

Fig. 10
(B)
(C)
