DRRD-12 ... 63
8 Festo – DRRD-12 ... 63-Z6 – 1310b Deutsch
5.2 Einbau pneumatisch
• Entfernen Sie falls erforderlich die Verschluss-
elemente in den pneumatischen Anschlüssen.
Zum Einstellen der Schwenkgeschwindigkeit:
• Verwenden Sie Drosselrückschlagventile
GRLA.
Diese werden direkt in die Druckluft-
anschlüsse eingeschraubt.

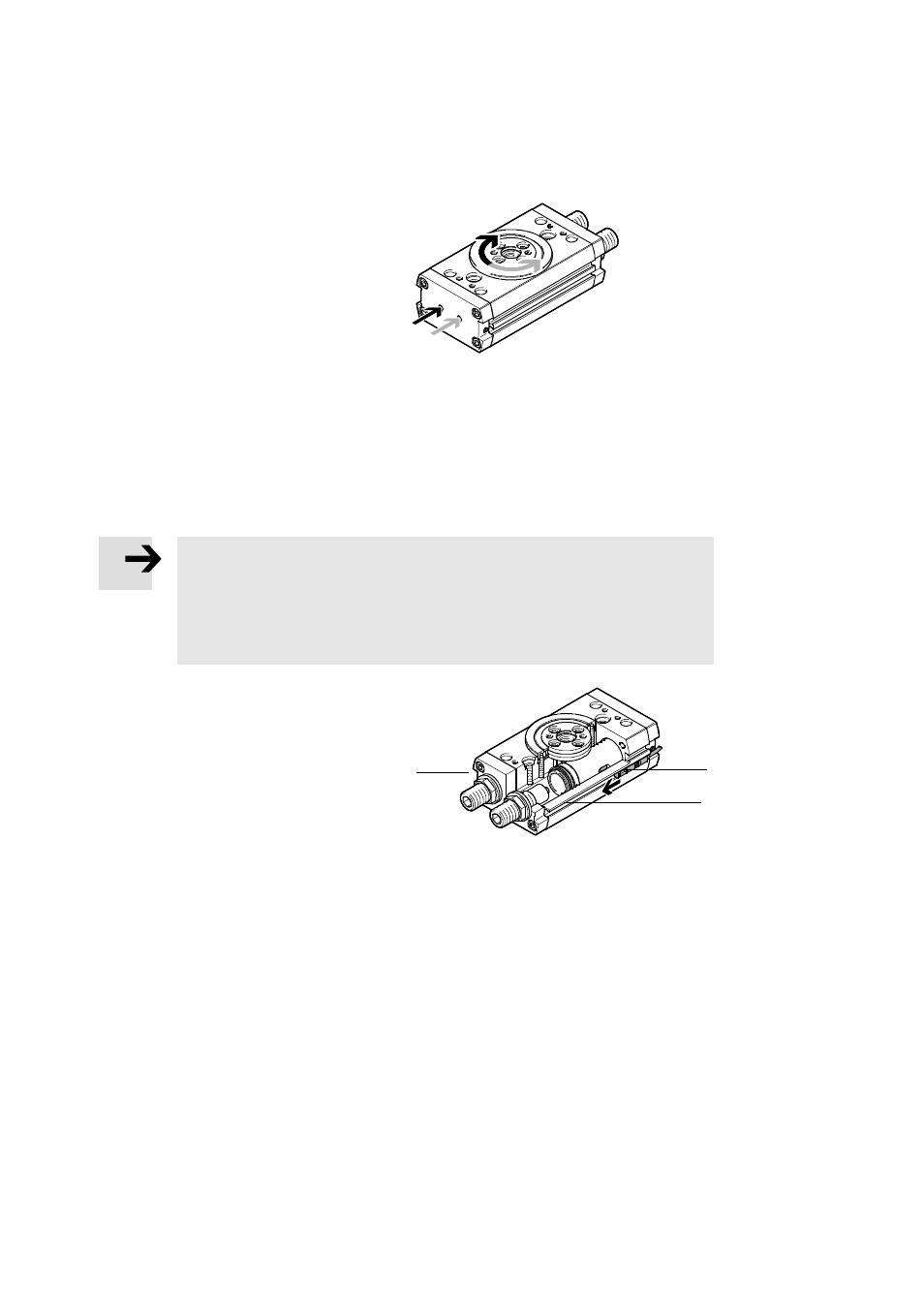

Fig. 5
Bei vertikalem Einbau und exzentrischen Massen:
• Verwenden Sie gesteuerte Rückschlagventile HGL oder einen Druckluft-Ausgleichsspeicher VZS.
Dadurch vermeiden Sie, dass die Nutzlast bei schlagartigem Druckabfall plötzlich nach unten
schlägt.
5.3 Einbau elektrisch
Hinweis
Mehrfachschaltungen von Näherungsschaltern sind konstruktionsbedingt möglich.
• Achten Sie darauf, dass die Näherungsschalter immer auf den ersten Schaltpunkt
eingestellt sind.
Dazu den Näherungsschalter (A) von dem Nutende, an dem sich der abzufragende
Kolben befindet, einschieben bis die erste Schaltung erfolgt.
• Platzieren Sie die Näherungsschalter zur
Abfrage der Endlagen in den Nuten
9.
Mit Hilfe des externen Abfragebausatzes ist
eine Abfrage mit induktiven Näherungs-
schaltern möglich ( 10 Zubehör).
9
Fig. 6
(A) 9
