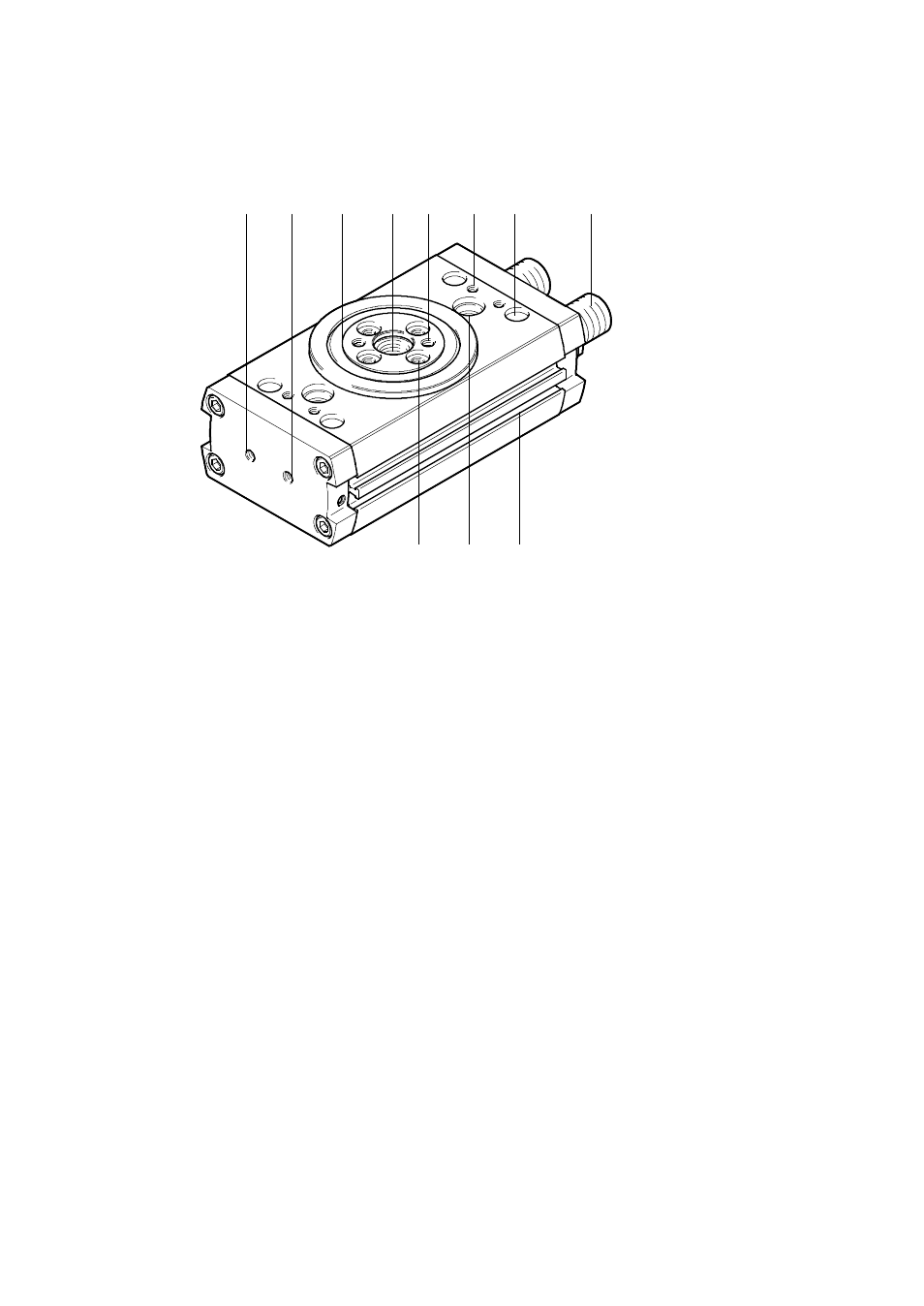

1 Elementos de mando y conexiones
1 8 2 3 4 5 6 7
9 aJ aA
1 Conexión de aire
(giro en sentido horario)
2 Conexión de aire
(giro en sentido antihorario)
3 Eje embridado
4 Paso del eje para pasar cables/tubos
flexibles con taladro para centrar
5 Rosca para brida de accesorios
6 Rosca para accesorios (p. ej. para unidad de
bloqueo y amortiguadores externos)
7 Taladro para centrar para accesorios
8 Amortiguador para el ajuste del ángulo de
giro, fijado con contratuerca (2x)
9 Ranura para sensor de proximidad
(2x en DRRD-12); (4x en DRRD-16 ... 63)
aJ Interfaz de fijación del DRRD (2x)
aA Interfaz de fijación de la carga útil (4x)
Fig. 1
2 Funcionamiento y aplicación
El actuador giratorio DRRD es un accionamiento de émbolo doble de efecto doble. Gracias a la
alimentación alterna de aire de las conexiones de aire, dos vástagos en paralelo se mueven en sentido
opuesto. Este movimiento lineal se convierte, a través del piñón, en un movimiento giratorio del eje
inducido.
La amortiguación de fin de recorrido se realiza:
– DRRD-...-P con amortiguación elástica en
– DRRD-...-Y9/Y10 con amortiguadores hidráulicos internos
– DRRD-...-Y12 con amortiguadores hidráulicos externos ( Instrucciones para el montaje).
El actuador giratorio DRRD sirve, conforme a lo previsto, para girar cargas útiles que deben ejecutar un
movimiento angular definido.
