DRRD-12 ... 63
Festo – DRRD-12 ... 63-Z6 – 1310b Italiano 65
6 Messa in servizio
Allarme
Pericolo di lesioni dovuto a masse rotanti.
• Provvedere affinché il DRRD possa essere azionato solamente con dispositivi di
protezione.
• Accertarsi che nell'area di oscillazione del DRRD
– Non sia possibile introdurre le mani
– Non si possano introdurre oggetti estranei
(ad es. mediante griglie di protezione individuali).
Attenzione
• Verificare le seguenti condizioni:
– gli ammortizzatori sono fissati con dadi di bloccaggio
– le condizioni di funzionamento rientrano nei limiti ammessi
– osservare le istruzioni di montaggio con DRRD-...-Y12.
6.1 Messa in servizio regolazione di finecorsa

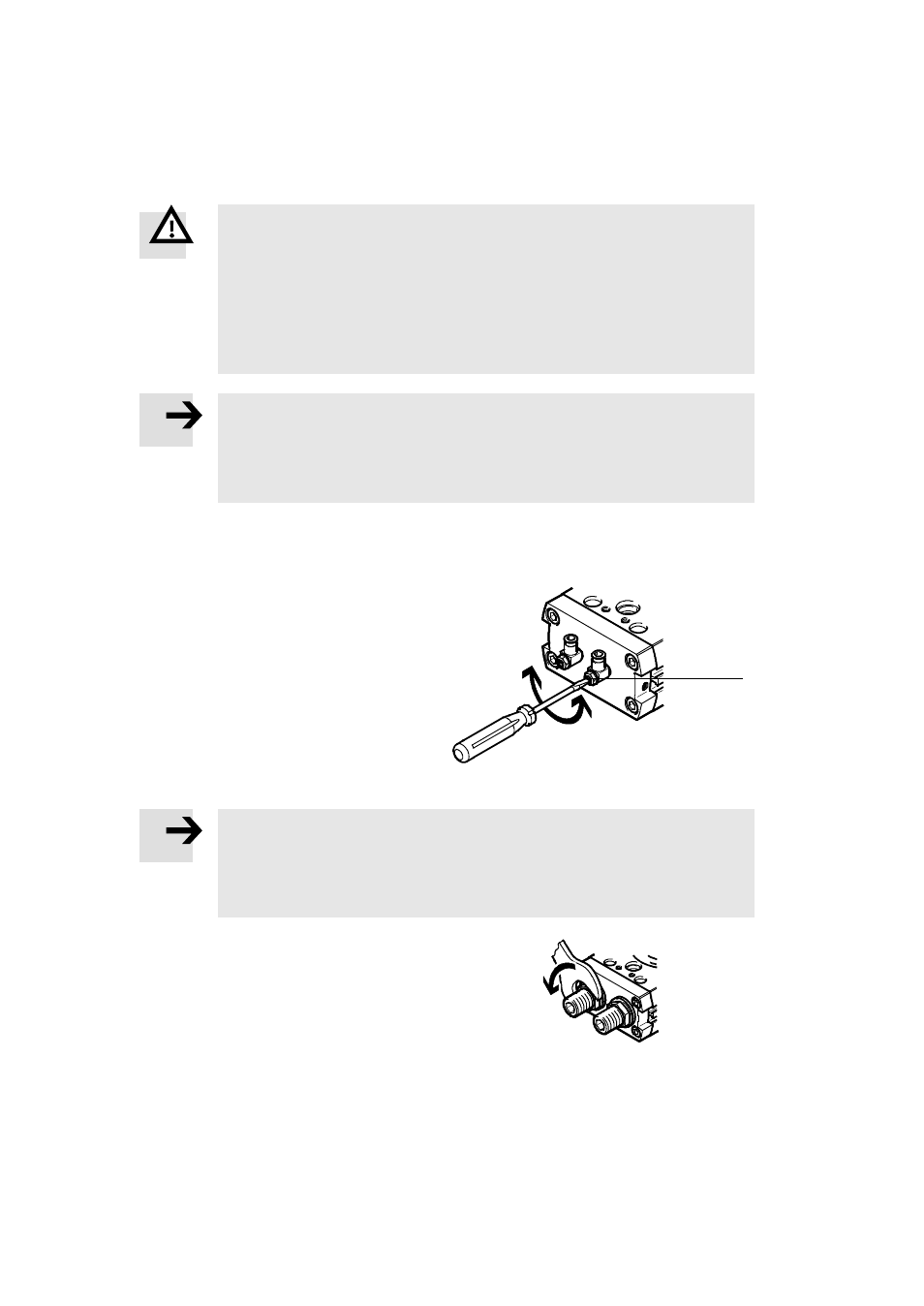

1. I due regolatori di portata unidirezionali (A)
installati a monte devono:
– essere prima serrati completamente
– poi aprire press’a poco un giro.
2. Predisporre l’alimentazione dell’attuatore in
uno dei modi sottoelencati:
– alimentazione graduale di una camera
– alimentazione contemporanea di entrambe
le camere, con successivo scarico di una
camera.
(A)
Fig. 7
Attenzione
Pericolo di danneggiamento!
Un ammortizzatore eccessivamente svitato provoca l'urto del pistone, con ammortizza-
zione troppo bassa, contro la testata posteriore.
• Osservare le impostazioni dell'ammortizzatore ammesse ( Tab. 4).
3. Alimentare il rispettivo attacco per spostare il
DRRD nella posizione terminale desiderata.
4. Allentare il dado di bloccaggio dell'ammortiz-
zatore.
Fig. 8
