DRRD-12 ... 63
Festo – DRRD-12 ... 63-Z6 – 1310b Español 35
3. Si es necesario, pase los cables adecuados a
través del eje motriz hueco o utilice la variante
con paso de energía.
El paso del eje para el tendido de la tubería
tiene las siguientes dimensiones ( Tab. 2).
4. Asegúrese de que al montar la carga útil se
observan las siguientes especificaciones:
– montaje no inclinado
– fuerza radial Fy admisible
– fuerza axial Fx admisible
– momento de inercia de la masa admisible
– estructura con la mayor simetría rotativa
posible.

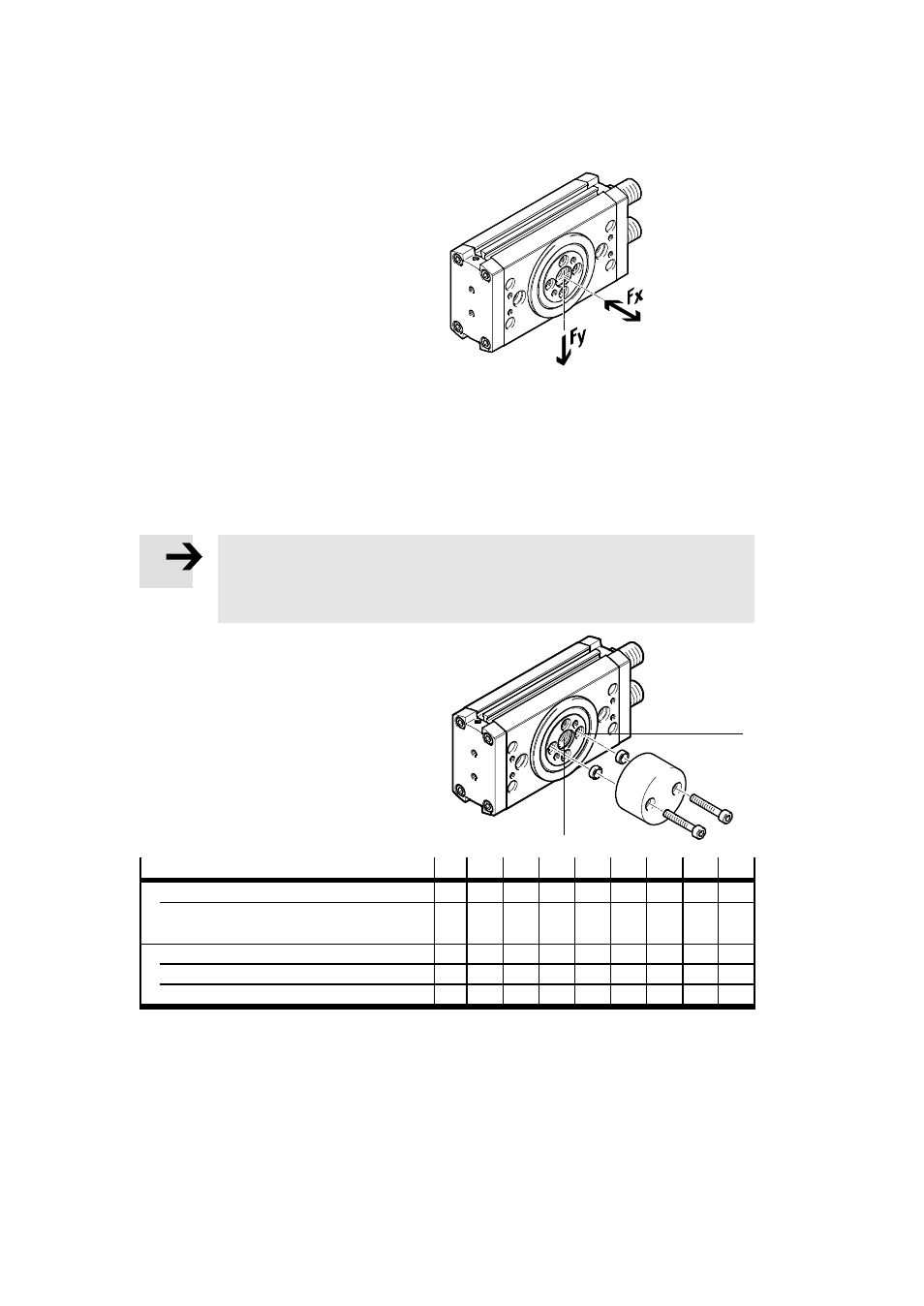

Fig. 3
El momento de inercia de la masa de la carga útil debe haberse calculado. Los brazos de palanca,
los brazos salientes y las masas deben tenerse en cuenta en el cálculo (valores máximos permitidos
Especificaciones del catálogo, www.festo.com/catalogue).
Nota
En caso de requerimientos elevados de rotación de los componentes en el eje em-
bridado:
• Utilice el centraje central 4 y adicionalmente uno de los 4 centrajes existentes.
5. Fije la carga útil en la brida de accionamiento
a la interfaz de fijación con, como mínimo, dos
tornillos y casquillos de centraje situados uno
frente a otro respectivamente aA.
El par de apriete adecuado está especificado
en la tabla siguiente ( Tab. 2).
aA
Fig. 4
4
Tamaño 12 16 20 25 32 35 40 50 63
Paso del eje 4 [mm] 5 8 8 10,5 10,5 10,5 21 21 21
Casquillo para centrar ZBH con
centraje central
[mm] 7 12 12 15 15 25 25 25 25
Tornillo para rosca en aA M3 M4 M4 M5 M6 M6 M6 M8 M10
Casquillo para centrar ZBH [mm] 5 7 7 9 9 9 9 12 15
Par de apriete [Nm] 1,2 3 3 6 10 10 10 20 40
Tab. 2
