DRRD-12 ... 63
50 Festo – DRRD-12 ... 63-Z6 – 1310b Français
5.2 Montage pneumatique
• Le cas échéant, retirer les éléments de
fermeture dans les raccords pneumatiques.
Pour le réglage de la vitesse d'oscillation :
• Utiliser les limiteurs de débit unidirectionnels
GRLA.
Ceux-ci sont directement vissés dans les rac-
cords d'alimentation.

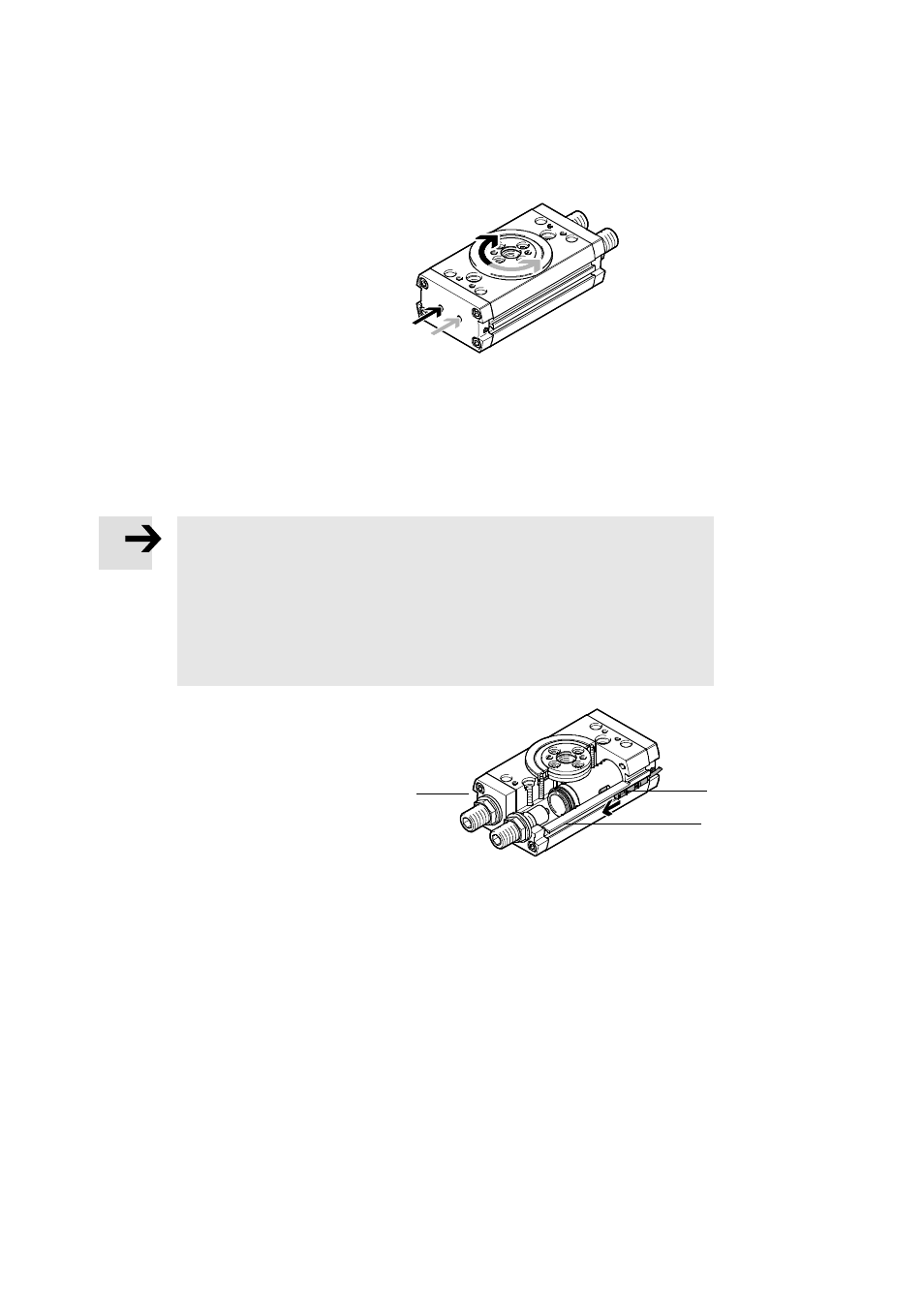

Fig. 5
En cas de montage vertical et de masses excentrées :
• Utiliser les clapets anti-retour pilotés HGL ou un accumulateur d'air comprimé VZS.
En cas de brusque chute de pression, on évite ainsi que la charge utile ne tombe.
5.3 Montage électrique
Nota
Les commutations en rafale des capteurs de proximité sont possibles en fonction de la
construction.
• Veiller à ce que les capteurs de proximité soient toujours réglés sur le premier point
de commutation.
Pour ce faire, insérer le capteur de proximité (A) par l'extrémité de la rainure sur
laquelle se trouve le piston à détecter, jusqu'à ce que la première commutation ait
lieu.
• Placer les capteurs de proximité de détection
des fins de course dans les rainures 9.
À l'aide du kit de détection externe, une inter-
rogation avec les capteurs de proximité
inductifs est possible ( 10 Accessoires).
9
Fig. 6
(A) 9
