Installing Hardware Options, Hot-Pluggable
Locating the DIMM Sockets
Figure 5-6 and Table 5-3 detail the DIMM socket locations on the memory cartridge.

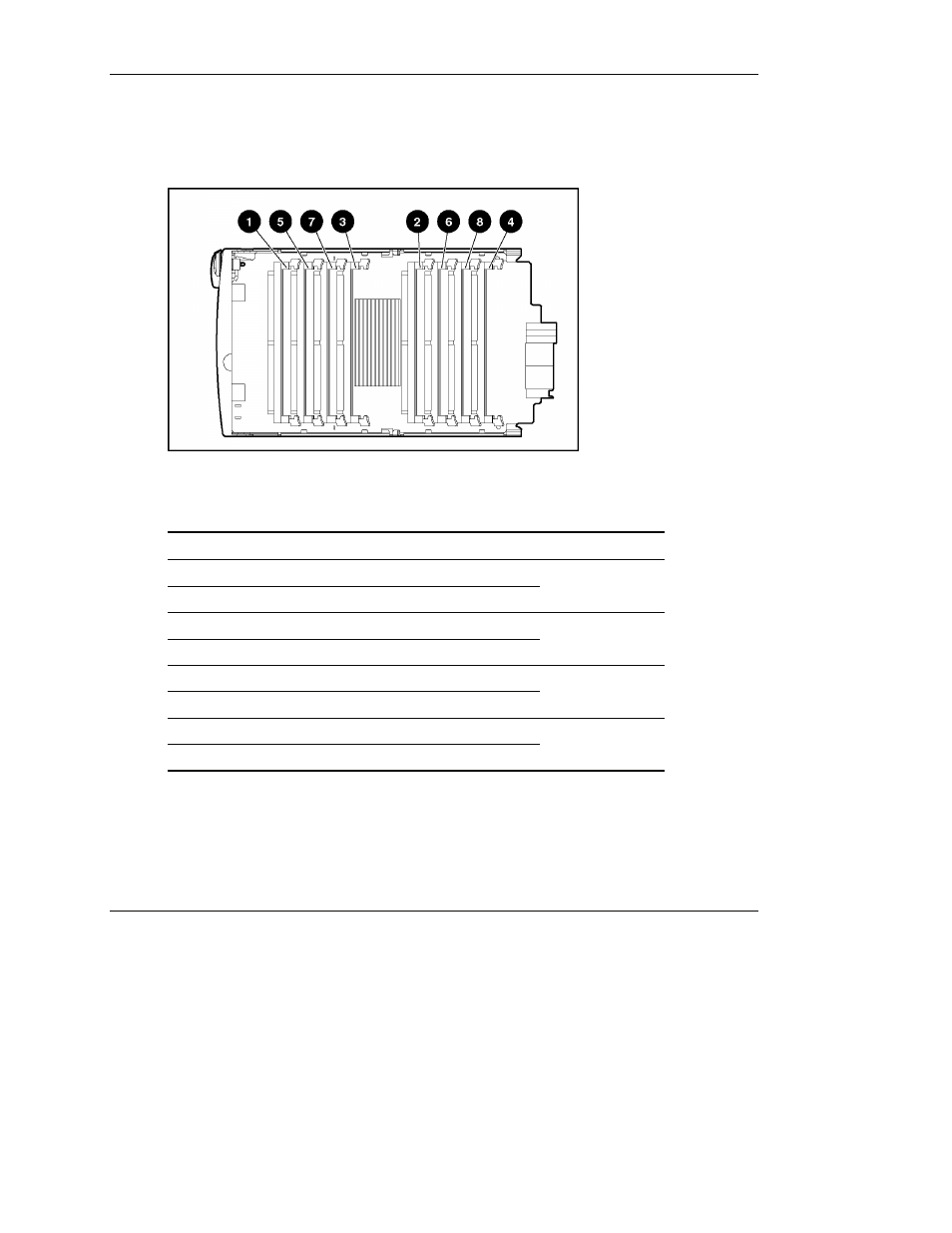

Figure 5-6: DIMM socket location
Table 5-3: DIMM Socket Location
Item Description
Bank
1
DIMM socket 1
DIMM bank 1
2
DIMM socket 2
DIMM bank 2
Bank pair for
interleaving
3
DIMM socket 3
DIMM bank 3
4
DIMM socket 4
DIMM bank 4
Bank pair for
interleaving
5
DIMM socket 5
DIMM bank 5
6
DIMM socket 6
DIMM bank 6
Bank pair for
interleaving
7
DIMM socket 7
DIMM bank 7
8
DIMM socket 8
DIMM bank 8
Bank pair for
interleaving
