NANO-945GSE EPIC Motherboard

Page 63

4.3.17 SATA Drive Connectors

CN Label:

SATA1, SATA2

CN Type:

7-pin SATA drive connectors

CN Location:

See

793H845H

Figure 4-19

CN Pinouts:

See

794H846H

Table 4-20

The four SATA drive connectors are each connected to a first generation SATA drive. First

generation SATA drives transfer data at speeds as high as 150Mb/s. The SATA drives can

be configured in a RAID configuration.

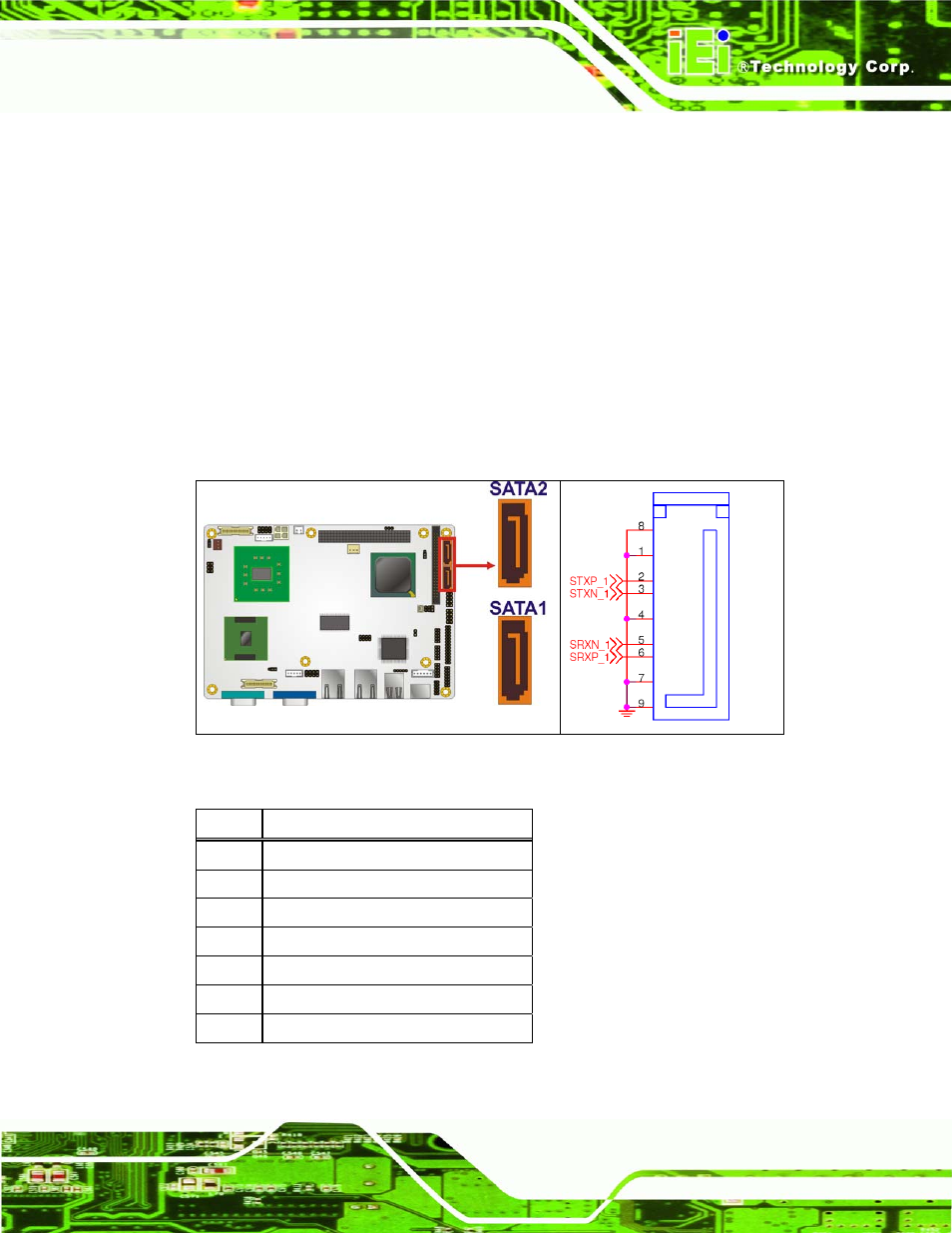

Figure 4-19: SATA Drive Connector Locations

PIN NO. DESCRIPTION

1 GND

2 TX+

3 TX-

4 GND

5 RX-

6 RX+

7 GND

Table 4-20: SATA Drive Connector Pinouts
