NANO-945GSE EPIC Motherboard
Page 84
The COM 2 Function Select jumper sets the communication protocol used by the second
serial communications port (COM 2) as RS-232, RS-422 or RS-485. The COM 2 Function
Select settings are shown in
889H
Table 5-5.
COM 2 Function Select
Description
Short 1-2
RS-232
Default
Short 3-4
RS-422
Short 5-6
RS-485
Table 5-5: COM 2 Function Select Jumper Settings

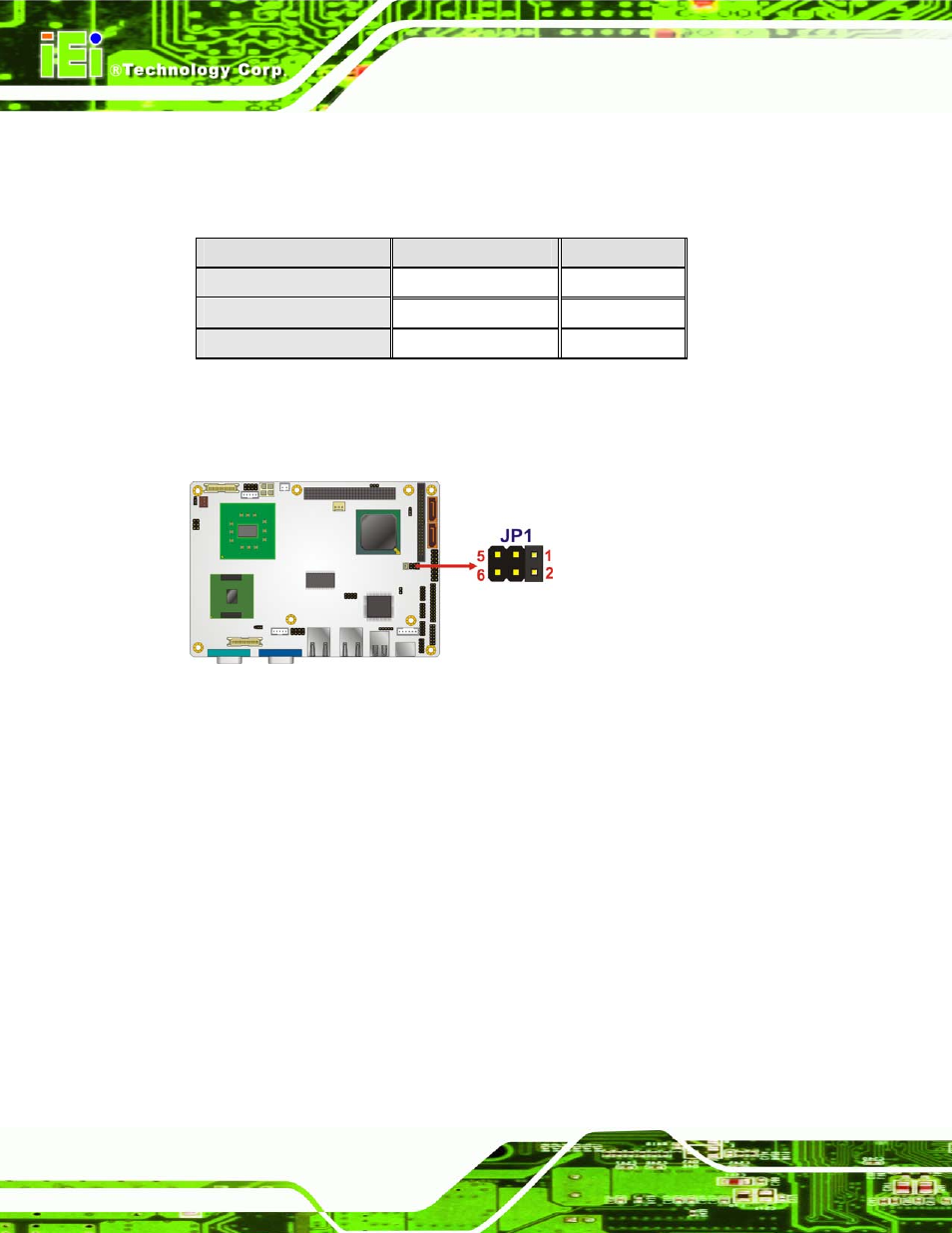

The COM 2 Function Select jumper location is shown in
890H
Figure 5-7.
Figure 5-7: COM 2 Function Select Jumper Location
5.5.5 LVDS1 Panel Resolution Jumper
Jumper Label:
J_LCD_TYPE1
Jumper Type:
8-pin header
Jumper Settings:
See
891H
Table 5-6
Jumper Location:
See
892H
Figure 5-8
The LVDS1 Panel Resolution jumper allows the resolution of the LVDS screens
connected to the LVDS1 connector to be configured. The LVDS1 Panel Resolution jumper
settings are shown in
893H
Table 5-6.
