NANO-945GSE EPIC Motherboard

Page 85

DESCRIPTION (LVDS1)

Pin 1-2

Pin 3-4

LVDS1

OFF OFF 800

x

600

(18-bit)

ON

OFF

024 x 768 (18-bit)

OFF

ON

1280 x 1024 (36-bit)

ON

ON

1400 x 1050 (36-bit)

DESCRIPTION (LVDS2)

Pin 5-6

Pin 7-8

LVDS2

OFF OFF 1024

X

768

(18-bit)

ON

OFF

1024 X 768 (24-bit)

OFF

ON 1280X1024

(36-bit)

ON

ON 1280X1024

(48-bit)

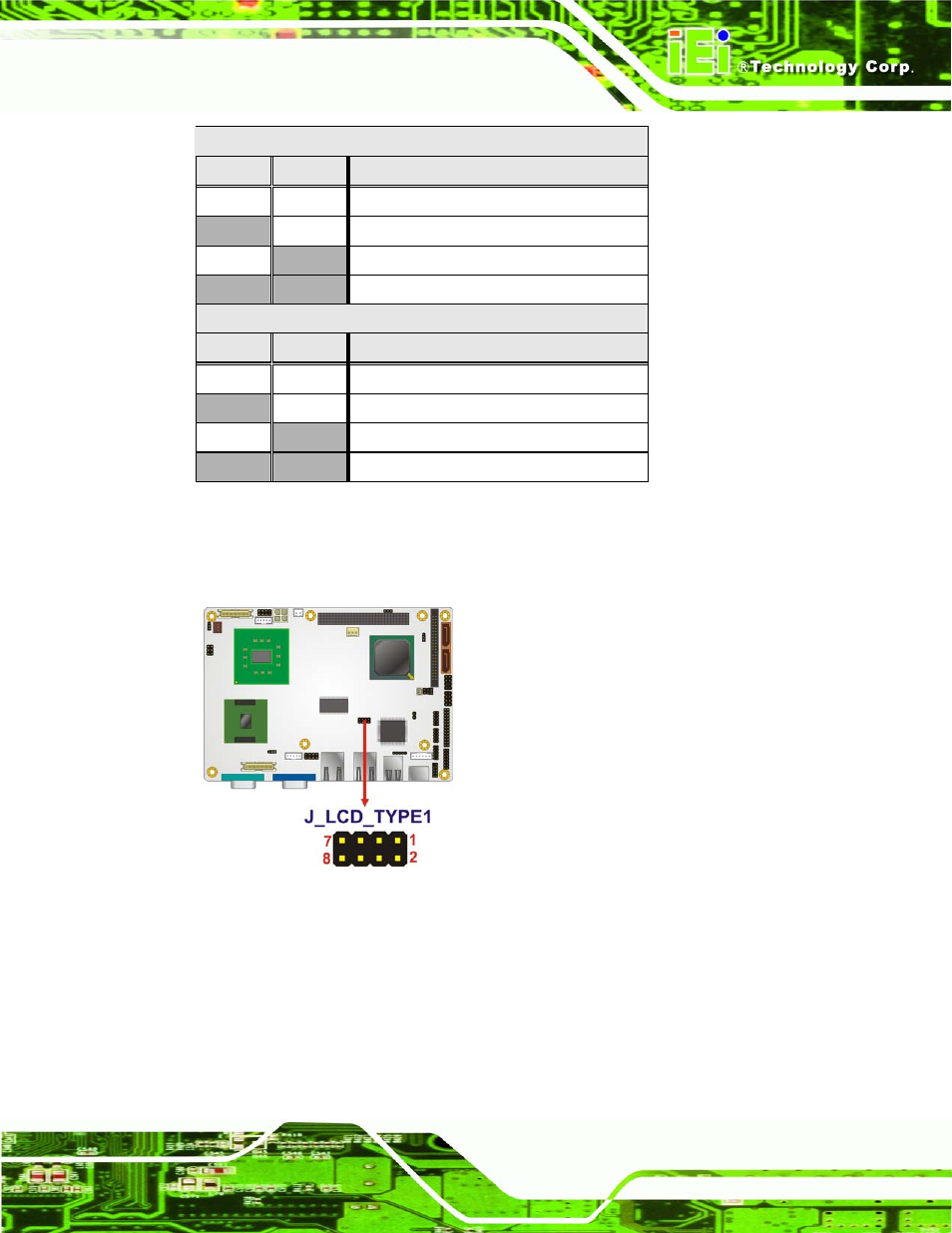

Table 5-6: LVDS Panel Resolution Jumper Settings

The LVDS Panel Resolution jumper location. is shown in

894H

Figure 5-8.

Figure 5-8:LVDS Panel Resolution Jumper Pinout Locations
