KINO-DQM871 Mini-ITX SBC

Page 34

CN Location:

See Figure 3-16

CN Pinouts:

See Table 3-17 (Side A) Table 3-18 (Side B)

The PCIe x16 expansion cards slot is for PCIe x16 expansion cards.

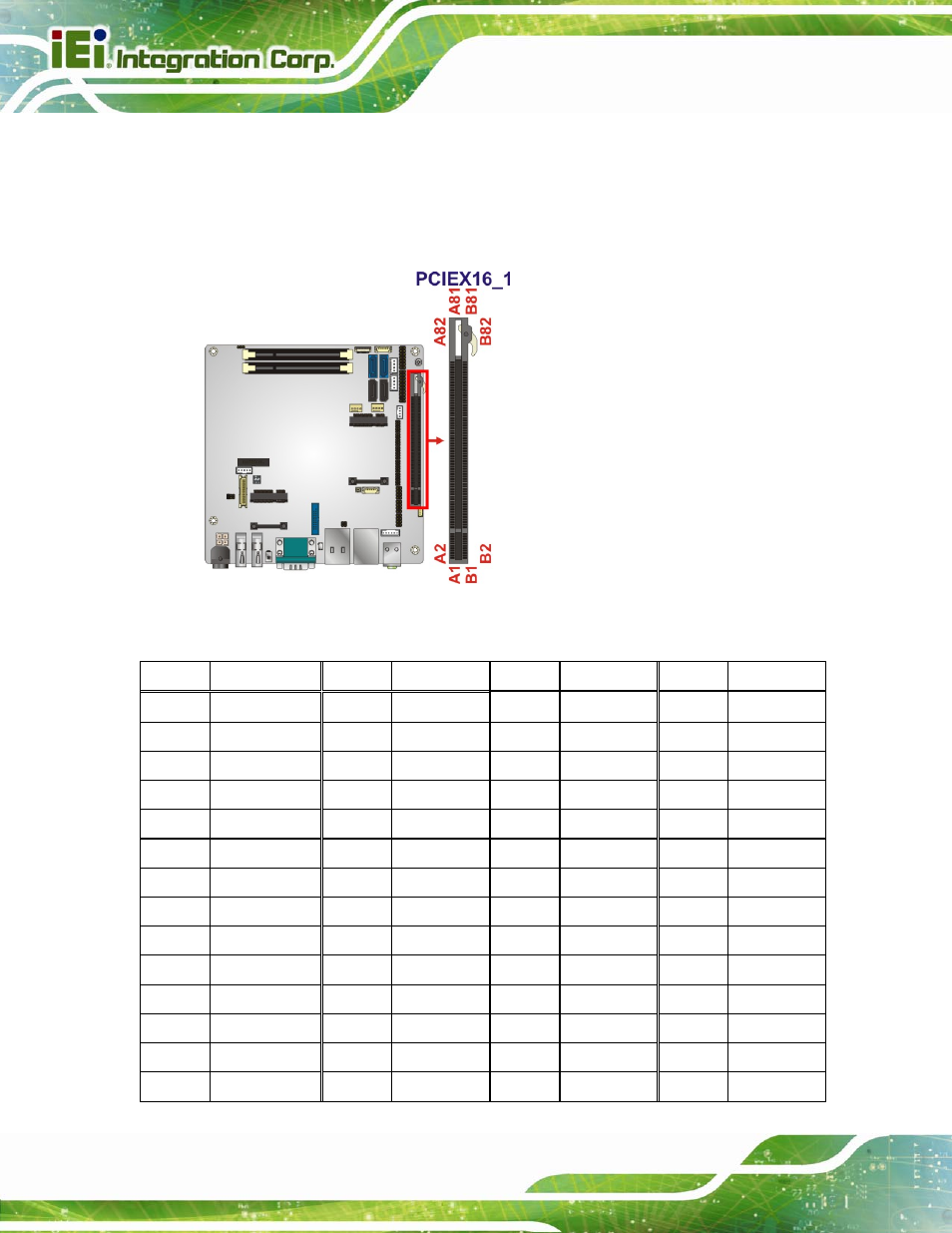

Figure 3-16: PCIe x16 Slot Location

Pin Description

Pin Description Pin Description Pin Description

A1 Name

A22 HSIn(1) A43 HSIp(6) A64 HSIp(11)

A2 PRSNT#1 A23 GND

A44 HSIn(6) A65 HSIn(11)

A3 +12v

A24 GND

A45 GND

A66 GND

A4 +12v

A25 HSIp(2) A46 GND

A67 GND

A5 GND

A26 HSIn(2) A47 HSIp(7) A68 HSIp(12)

A6 JTAG2

A27 GND

A48 HSIn(7) A69 HSIn(12)

A7 JTAG3

A28 GND

A49 GND

A70 GND

A8 JTAG4

A29 HSIp(3) A50 RSVD

A71 GND

A9 JTAG5

A30 HSIn(3) A51 GND

A72 HSIp(13)

A10 +3.3v

A31 GND

A52 HSIp(8) A73 HSIn(13)

A11 +3.3v

A32 RSVD

A53 HSIn(8) A74 GND

A12 PWRGD

A33 RSVD

A54 GND

A75 GND

A13 GND

A34 GND

A55 GND

A76 HSIp(14)

A14 REFCLK+ A35 HSIp(4) A56 HSIp(9) A77 HSIn(14)
