Anbau und Montage
11.2.2. montage
Warnung!
verletzungsgefahr bei unsachgemäßer montage!
• Die Montage darf nur autorisiertes Fachpersonal mit geeignetem Werkzeug durchführen!
verletzungsgefahr durch ungewolltes einschalten der anlage und unkontrollierten Wiederanlauf!
• Anlage vor unbeabsichtigtem Betätigen sichern.
• Nach der Montage einen kontrollierten Wiederanlauf gewährleisten.
vorgehensweise:
→
Bügel
②
mit Hilfe der Klemmstücke
③
, Sechskantschrauben
⑰
und Federringe
⑯
an der Antriebsspindel
montieren.
3 17
2
16

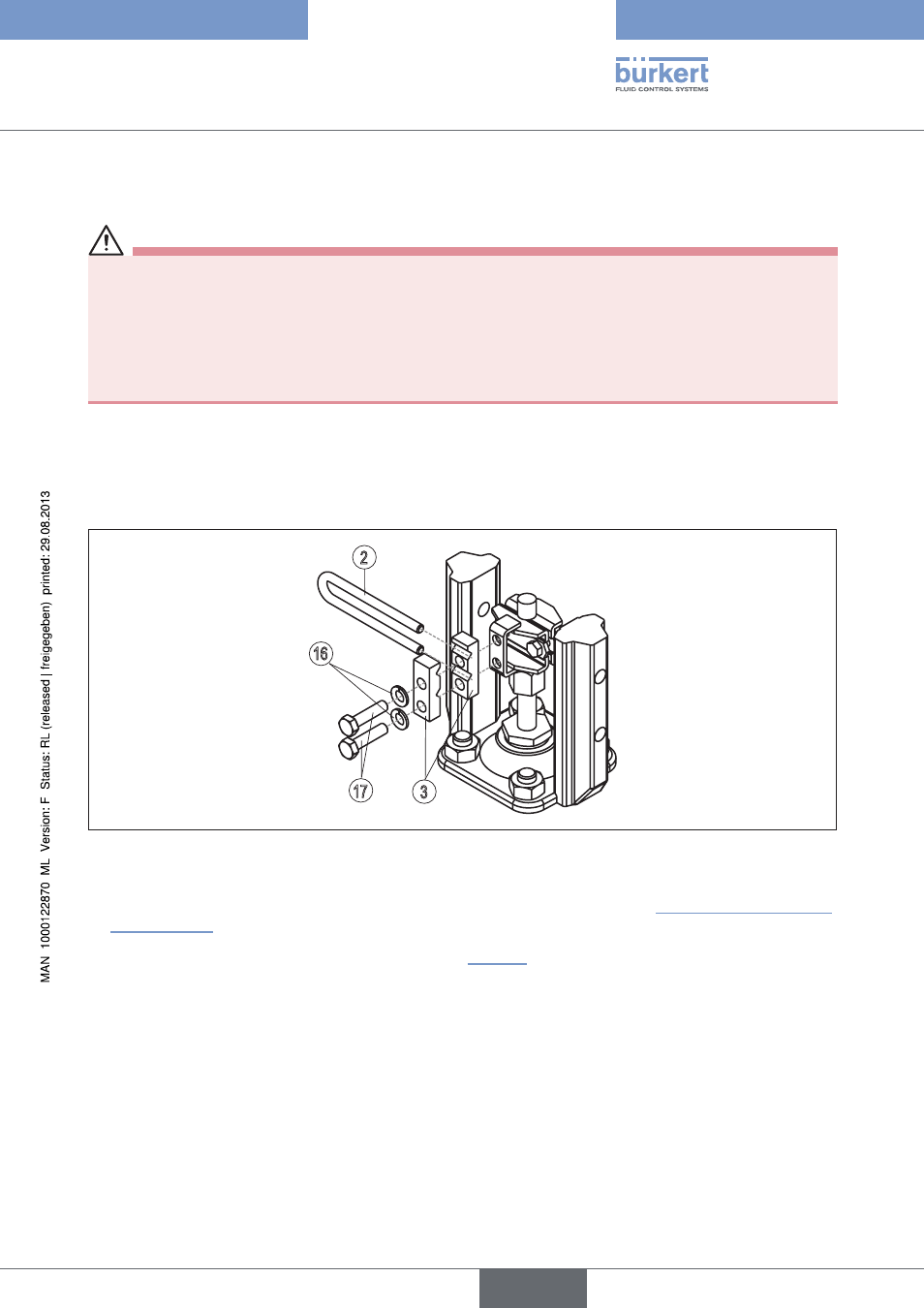

Bild 14: Bügelmontage
→
Kurzen oder langen Hebel entsprechend dem Hub des Antriebs auswählen. (siehe „Tabelle 21: Anbausatz an
Schubantriebe“, Nr. 6a/6b).
→
Hebel zusammenbauen (falls nicht vormontiert) (siehe „Bild 15“).
