Fonctions
10.1.1. DIR.CMD -
sens d’action (Direction) de la valeur de consigne du
positionneur
Cette fonction permet de régler le sens d’action entre le signal d’entrée (INPUT) et la position de consigne de
l’actionneur.
Réglages usine : interrupteur DIP sur OFF (vers le haut)
interrupteur
DiP
Position fonction
1 ON Inversion du sens d’action de la valeur de consigne ( DIR.CMD) (la
valeur de consigne 20 à 4 mA correspond à la position 0 à 100 %),
vers le bas
OFF Sens d’action normal de la valeur de consigne (la valeur de
consigne 4 ... 20 mA correspond à la position 0 à 100 %), vers le
haut
Tableau 16 : Interrupteur 1
Le sens d’action ( DIR.CMD) peut être modifié uniquement avec l’interrupteur DIP 1 dans le positionneur.
Position de
consigne
Signal d’entrée
(
INPUT)
vers le haut
vers le bas

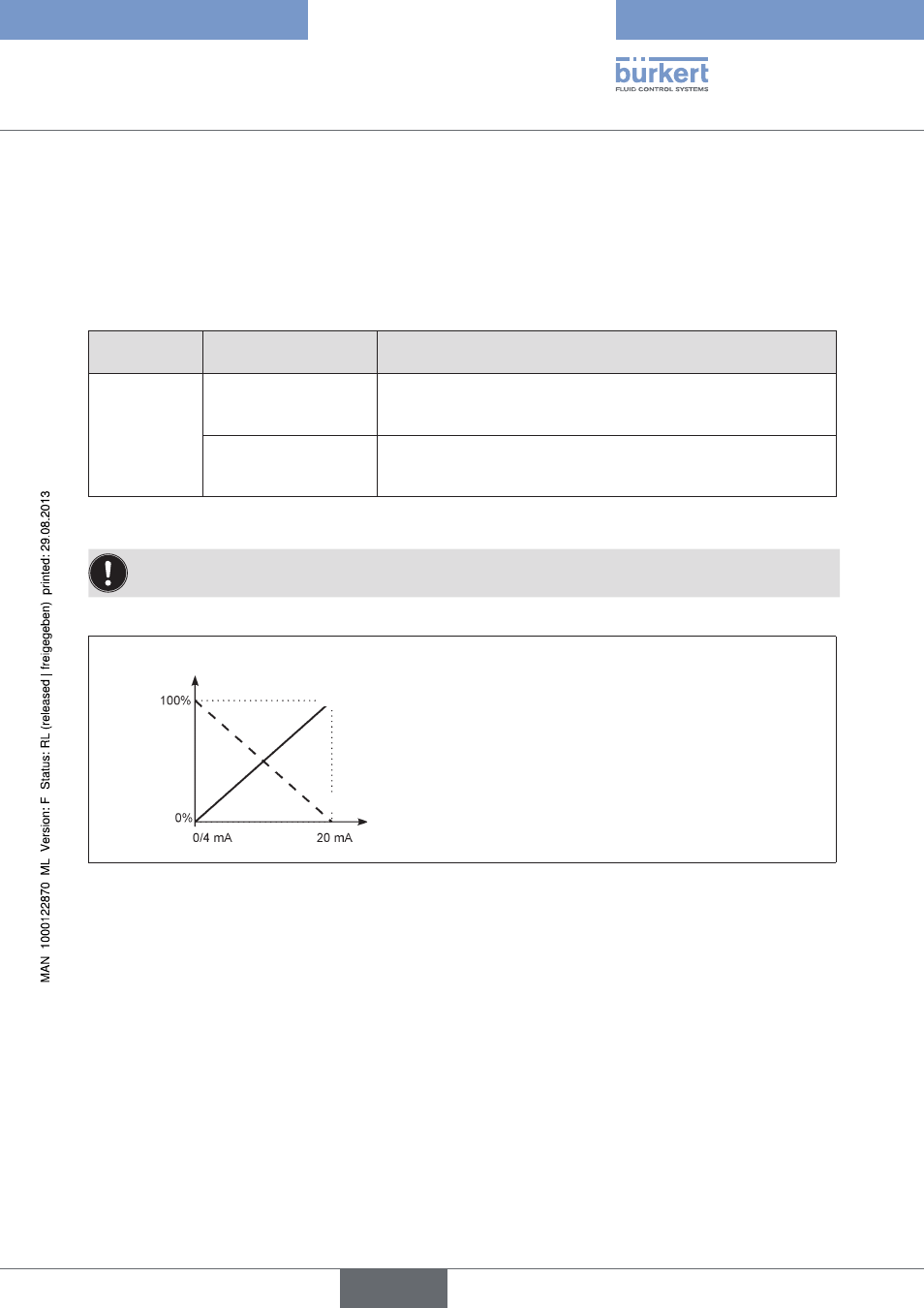

Figure 12 : Diagramme DIR.CMD
