150
Commande

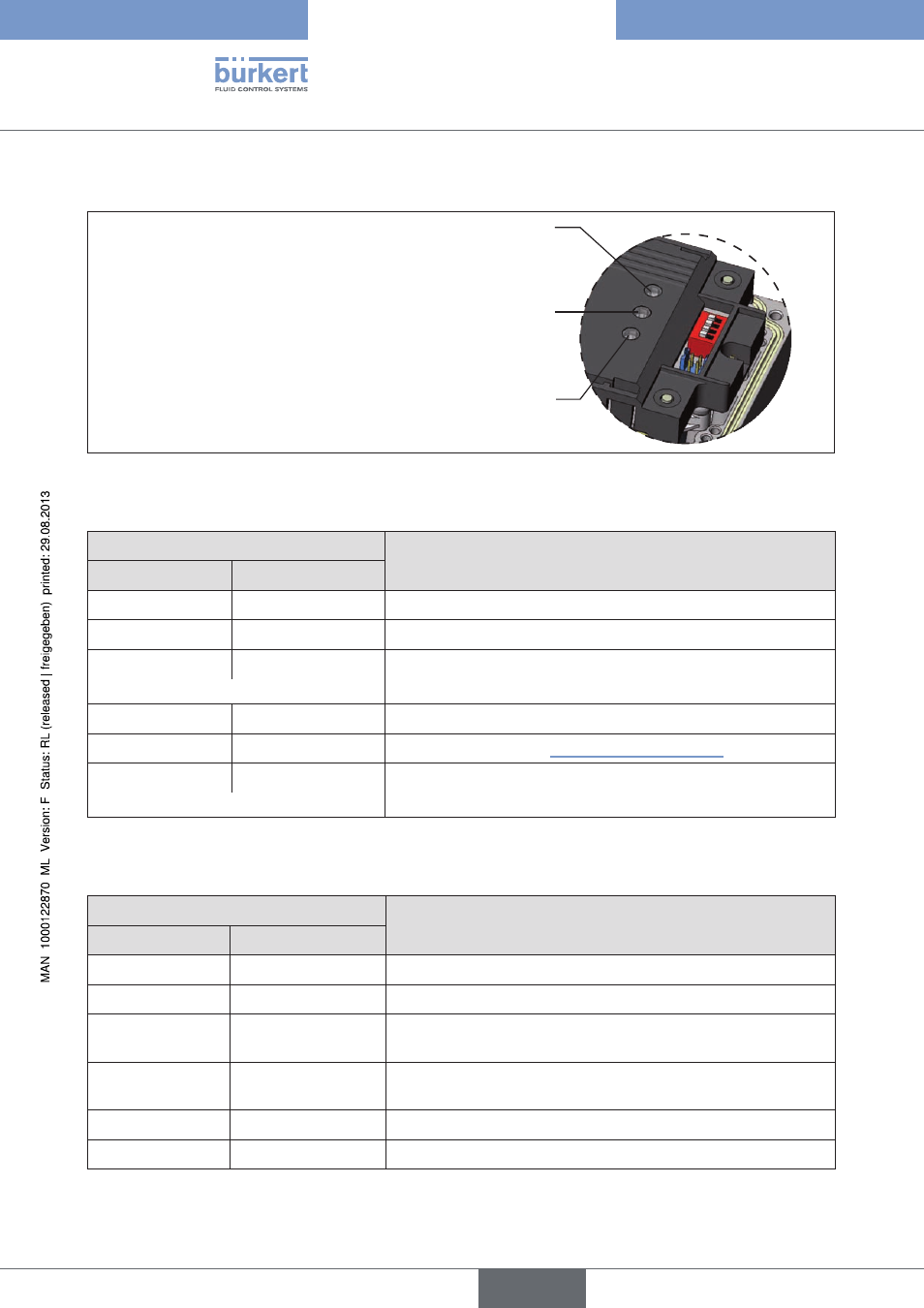

9.3.3. affichage des leD
LED 1, verte ( MODE)
Affichage des états de marche
AUTO, MANUEL, X.TUNE
LED 2, verte / jaune ( POSITION)
Affichage de l’état de l’actionneur
(ouvert, fermé, s’ouvre ou se ferme)
LED 3, rouge ( FAULT)
Etats d’erreur
Figure 11 : Affichage LED
LED 1 (verte, MODE) et LED 3 (rouge, FAULT)
Etats des LED
affichage
vert rouge
allumée éteinte Phase de démarrage pour Power ON
clignote lentement éteinte État de marche AUTO
clignote clignote État de marche MANUEL
en alternance
clignote rapidement éteinte X.TUNE Fonction
éteinte allumée ERREUR (voir chapitre « 9.4. Messages d’erreur »)
clignote clignote État de marche AUTO en cas de détection de rupture de capteur
lentement
Tableau 10 : Affichage LED, LED 1 et LED 3
LED 2 (vert / jaune, POSITION)
LED-Zustände
affichage
vert jaune
allumée éteinte Actionneur fermé
éteinte allumée Actionneur ouvert
clignote lentement éteinte Écart de régulation permanent
(valeur effective > valeur de consigne)
éteinte clignote lentement Écart de régulation permanent
(valeur effective < valeur de consigne)
clignote rapidement éteinte Fermeture en état de marche MANUEL
éteinte clignote rapidement Ouverture en état de marche MANUEL
Tableau 11 : Affichage LED, LED 2
Type 8791
français
