170
Raccordement électrique
13. raccOrDemenT élecTrique
13.1. consignes de sécurité
DangEr !
risque de choc électrique.
• Avant d'intervenir dans l'appareil ou l'installation, coupez la tension et empêchez toute remise sous tension par
inadvertance.
• Veuillez respecter les réglementations en vigueur pour les appareils électriques en matière de prévention des
accidents ainsi qu’en matière de sécurité.
aVErTiSSEmEnT !
risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel qualifié et habilité disposant de l’outillage approprié.
risque de blessures dы а la mise en marche involontaire de l'installation et le redémarrage non contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
13.2. raccordement avec connecteur rond
pour interface as :
Vous trouverez la désignation des connecteurs ronds et des contacts dans les chapitre
« 15. Interface AS ».

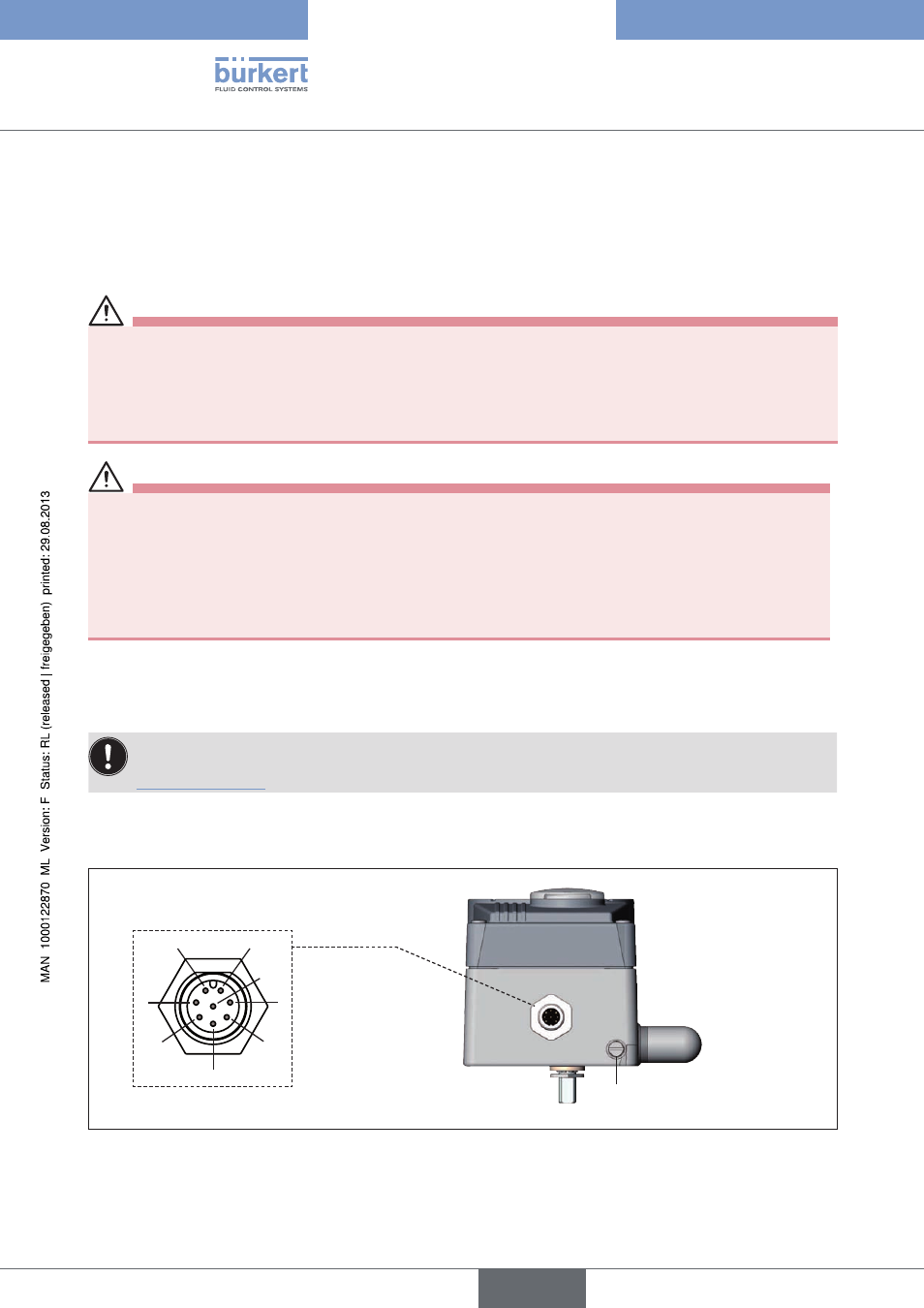

13.2.1. Désignation des connecteurs ronds
Terre de fonctionnement FE
Connecteur M12, 8 pôles
Tension de service
et divers signaux
1 2
3
4
5
6
7
8
Figure 25 : Désignation des connecteurs ronds et des contacts
Type 8791
français
