100
Anbau und Montage
17
16
12
6
19
18
14
12
22
5
4
13
15

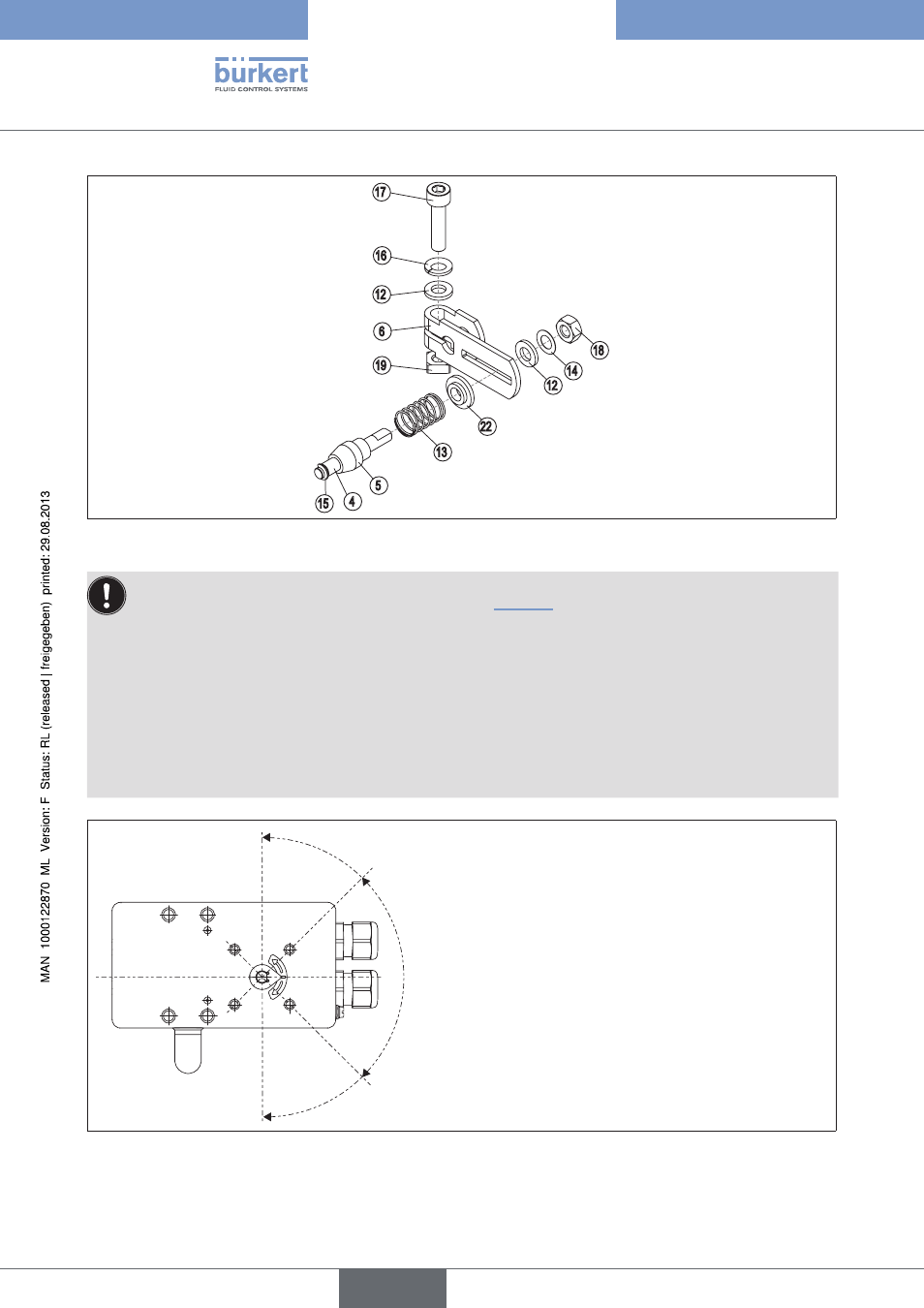

Bild 15: Hebelmontage
Der Abstand des Mitnehmerstiftes von der Achse sollte gleich dem Antriebshub sein. Dadurch ergibt sich
der ideale Schwenkbereich des Hebels von 60° (siehe „Bild 16“).
Drehbereich des Wegaufnehmers:
Der maximale Drehbereich des Wegaufnehmers beträgt 180°.
schwenkbereich des hebels:
Um sicherzustellen dass das Wegemesssystem mit guter Auflösung arbeitet muss der Schwenkbereich
des Hebels mindestens 30° betragen.
Die Schwenkbewegung des Hebels muss innerhalb des Wegaufnehmer-Drehbereichs von 180° erfolgen.
Die auf dem Hebel aufgedruckte Skala ist nicht relevant.
60°
Idealer Schwenkbereich
des Hebels = 60°
(min. 30° / max. 180°)
Die Schwenkbewegung des Hebels muss
innerhalb des Wegaufnehmer-Drehbereichs
von 180 ° erfolgen.
180°
Maximaler Schwenk-
bereich des Hebels
Bild 16: Schwenkbereich des Hebels
→
Hebel auf die Achse des Positioners stecken und festschrauben (
⑰
und
⑲
).
