Funktionen
10.1.2. CUTOFF -
Dichtschließfunktion für den positioner
Diese Funktion bewirkt, dass das Ventil außerhalb des Regelbereiches dicht schließt.
Die Wiederaufnahme des Regelbetriebs erfolgt mit einer Hysterese von 1 %.
Werkseinstellung: DIP-Schalter 2 auf OFF (keine Dichtschließfunktion)
DiP-Schalter Stellung Funktion
2 ON
Dichtschließfunktion aktiv. Das Ventil schließt unterhalb 2 % 8) und
öffnet oberhalb 98 % des Sollwertes vollständig ( CUTOFF)
OFF keine Dichtschließfunktion
Tabelle 17: DIP-Schalter 2
Mit der Kommunikationssoftware können die Grenzen für den Stellungs-Sollwert in Prozent verändert werden.
Die Schaltstellung der DIP-Schalter im Positioner hat Vorrang vor der Kommunikationssoftware, d. h. Ein-
stellungen der Dichtschließfunktion (
CUTOFF), die über die Kommunikationssoftware geändert werden
sind nur aktiv, wenn der DIP-Schalter 2 im Positioner auf ON steht.
Ventilhub [%]
einstellbar von 75 ... 100 %
Sollwert [%]
einstellbar von 0 ... 25 %

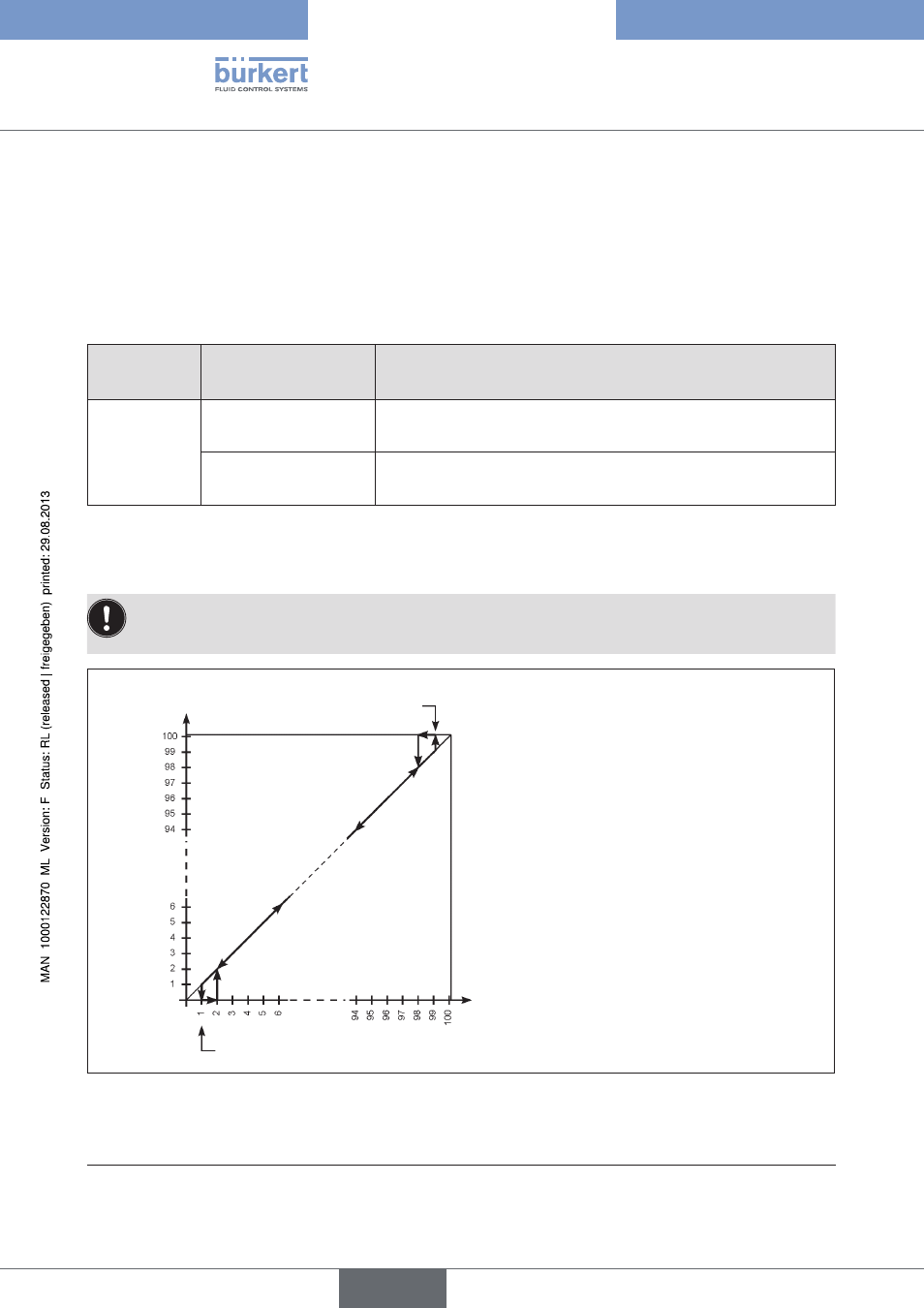

Bild 13: Diagramm CUTOFF
8)
Werkseinstellung, kann über Kommunikationssoftware geändert werden.
