118
AS-Interface
15.5. leD zustandsanzeige Bus
Die LED Zustandsanzeige Bus zeigt den Zustand des AS-Interface an (LED grün und rot).
Bus LED 1, grün
Bus LED 2, rot

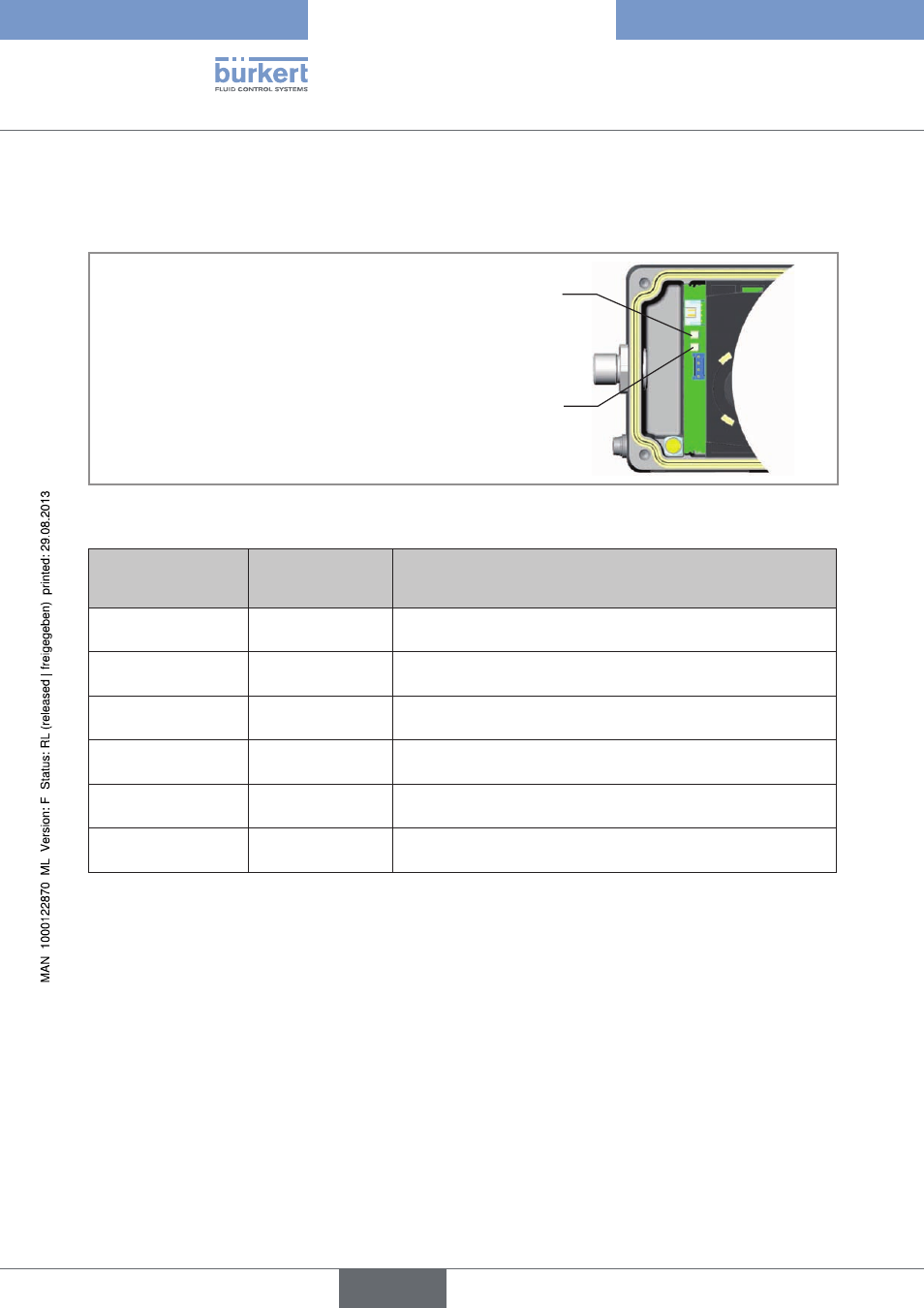

Bild 27: LED - Zustandsanzeige Bus
Bus leD 1 (grün) Bus leD 2 (rot)
aus aus POWER OFF
aus ein
kein Datenverkehr (abgelaufener Watch-Dog bei Slaveadresse
ungleich 0)
ein aus OK
blinkt ein Slaveadresse gleich 0
aus blinkt Fehler Elektronik oder externer Reset
blinkt blinkt Timeout Buskommunikation nach 100 ms (Peripherie-Fehler)
Tabelle 34: LED Zustandsanzeige Bus
Typ 8791
deutsch
