Ajout et montage
11.2.2. montage
aVErTiSSEmEnT !
risque de blessures dы а un montage non conforme.
• Le montage doit être effectué uniquement par un personnel qualifié et habilité disposant de l'outillage
approprié.
risque de blessures dы а la mise en marche involontaire de l'installation et le redémarrage non
contrôlé.
• Empêchez tout actionnement involontaire de l'installation.
• Garantissez un redémarrage contrôlé après le montage.
procédure à suivre :
→
Monter l’étrier
②
sur la broche d’actionneur à l’aide des pièces de serrage
③
, des vis à tête hexagonale
⑰
et des rondelles élastiques
⑯
.
3 17
2
16

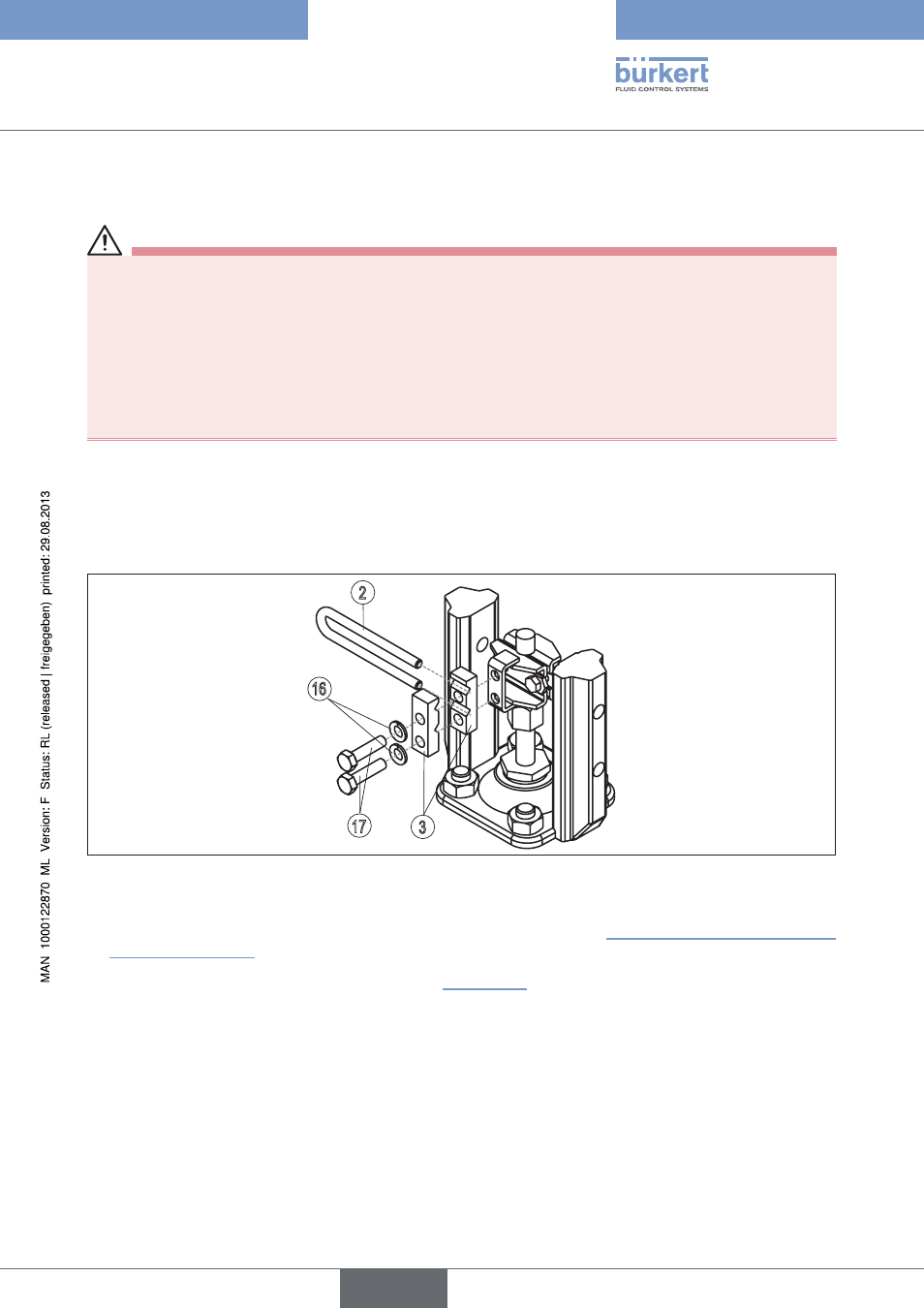

Figure 14 : Montage de l’étrier
→
Choisir le levier court ou long en fonction de la course de l’actionneur. (voir « Tableau 21 : Jeu de montage sur
actionneurs linéaires »).
→
Assembler le levier (s’il n’est pas déjà monté) (voir « Figure 15 »).
