Ajout et montage
17
16
12
6
19
18
14
12
22
5
4
13
15

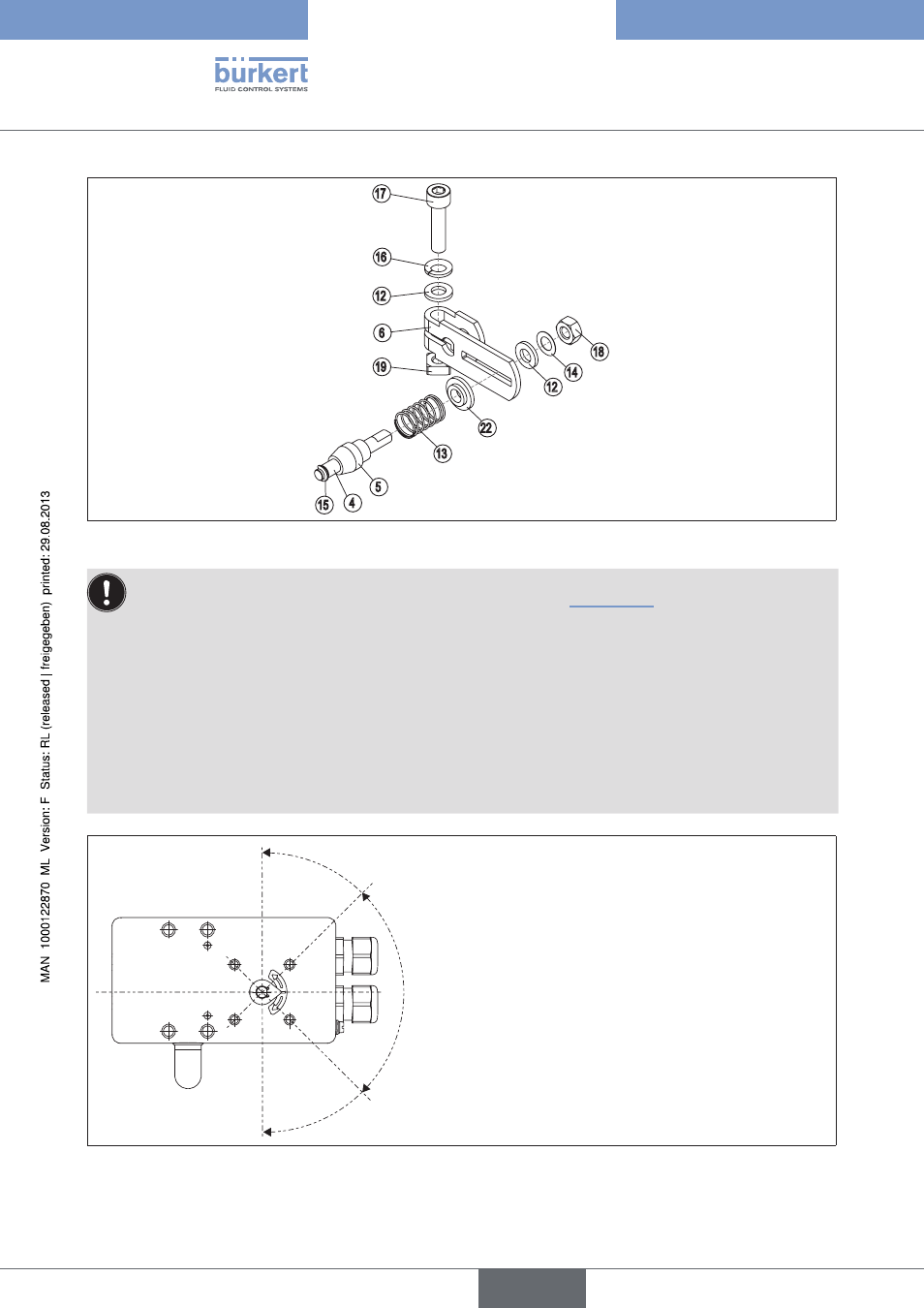

Figure 15 :
Montage du levier
L'écartement de la broche d'actionneur par rapport à l'axe doit correspondre à la course d'actionneur.
Il en résulte une plage de pivotement idéale du levier de 60°.
plage de rotation du système de mesure de déplacement :
la plage de rotation maximale du système de mesure de déplacement est de 180°.
plage de pivotement du levier :
afin de garantir que le système de mesure de déplacement fonctionne avec une bonne résolution, la plage
de pivotement du levier doit être d'au moins 30°.
Le pivotement du levier doit se faire à l'intérieur de la plage de rotation de 180° du système de mesure de
déplacement.
Ne tenez pas compte de l'échelle figurant sur le levier.
60°
Plage de pivotement idéale
du levier = 60°
(min. 30° / max. 180°)
Le pivotement du levier doit se faire à l’inté-
rieur de la plage de rotation de 180° du
système de mesure de déplacement.
180°
Plage de pivotement
maximale du levier
Figure 16 :
Plage de pivotement du levier
→
Engager le levier sur l’axe du positionneur et le visser à fond (
⑰
et
⑲
).
