102
Anbau und Montage
Befestigung des positioners mit anbauwinkel bei antrieben mit säulenjoch:
→
Anbauwinkel mit den U-Bolzen
⑦,
Scheiben
⑪,
Federringen
⑩
und Sechkantmuttern 21 am Säulenjoch
befestigen (siehe „Bild 19“).
21
10
11
7

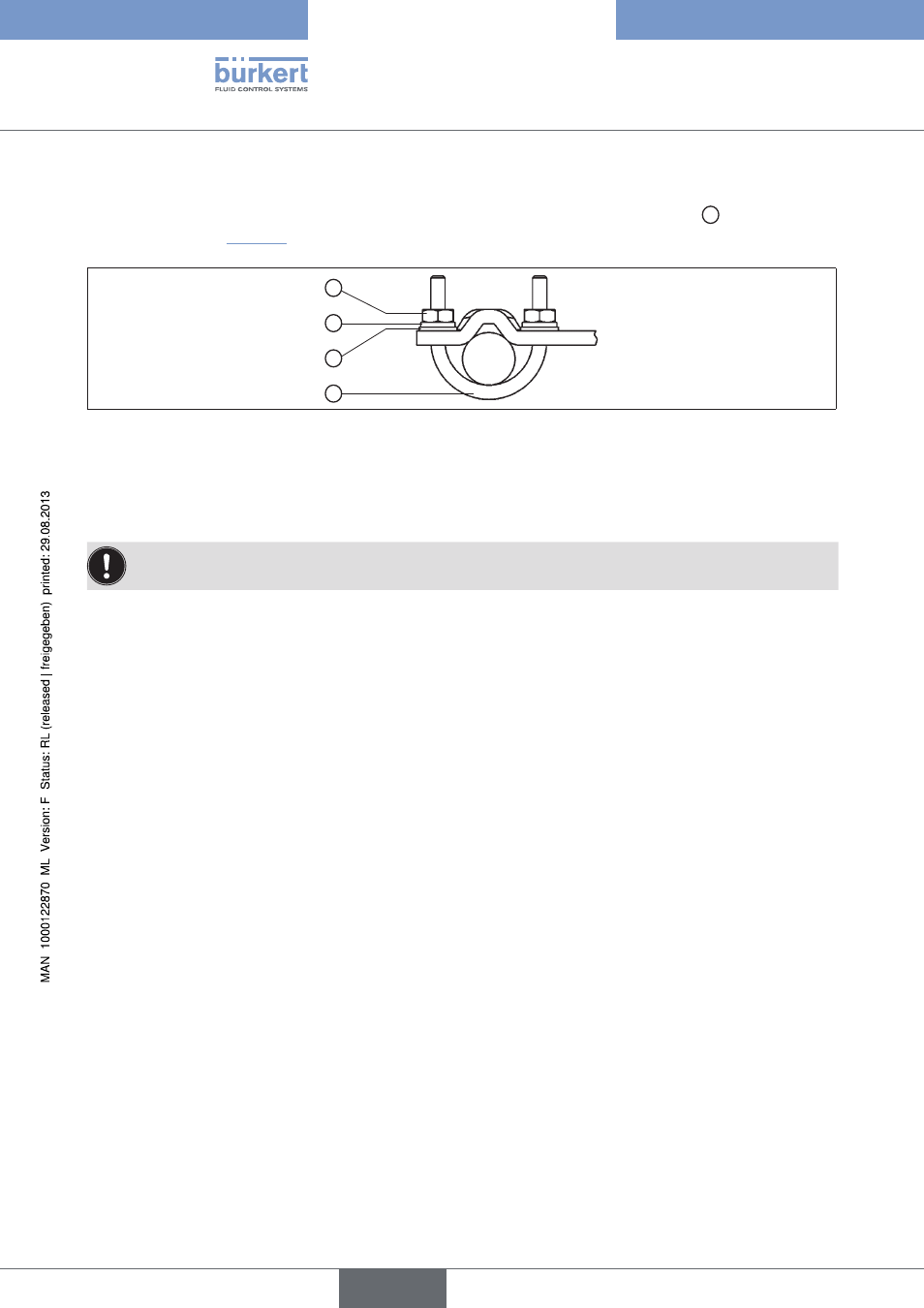

Bild 19: Positioner mit Anbauwinkel befestigen; bei Antrieben mit Säulenjoch
11.2.4. hebelmechanismus ausrichten
Der Hebelmechanismus kann erst dann korrekt ausgerichtet werden, wenn das Gerät elektrisch und pneu-
matisch angeschlossen ist.
→
Den Antrieb im Handmodus auf halben Hub fahren (entsprechend der Skala am Antrieb).
→
Den Positioner in der Höhe so verschieben, dass der Hebel waagrecht steht.
→
Den Positioner in dieser Position am Antrieb fixieren.
