Commande
9.3.1. affectation des touches
L’affectation des 2 touches à l’intérieur du boîtier est différente en fonction de l’état de marche (AUTOMATIQUE /
MANUEL).
Vous trouverez la description des états de marche (AUTOMATIQUE / MANUEL) au chapitre « 9.2. État de marche » .
Touche 1
Touche 2

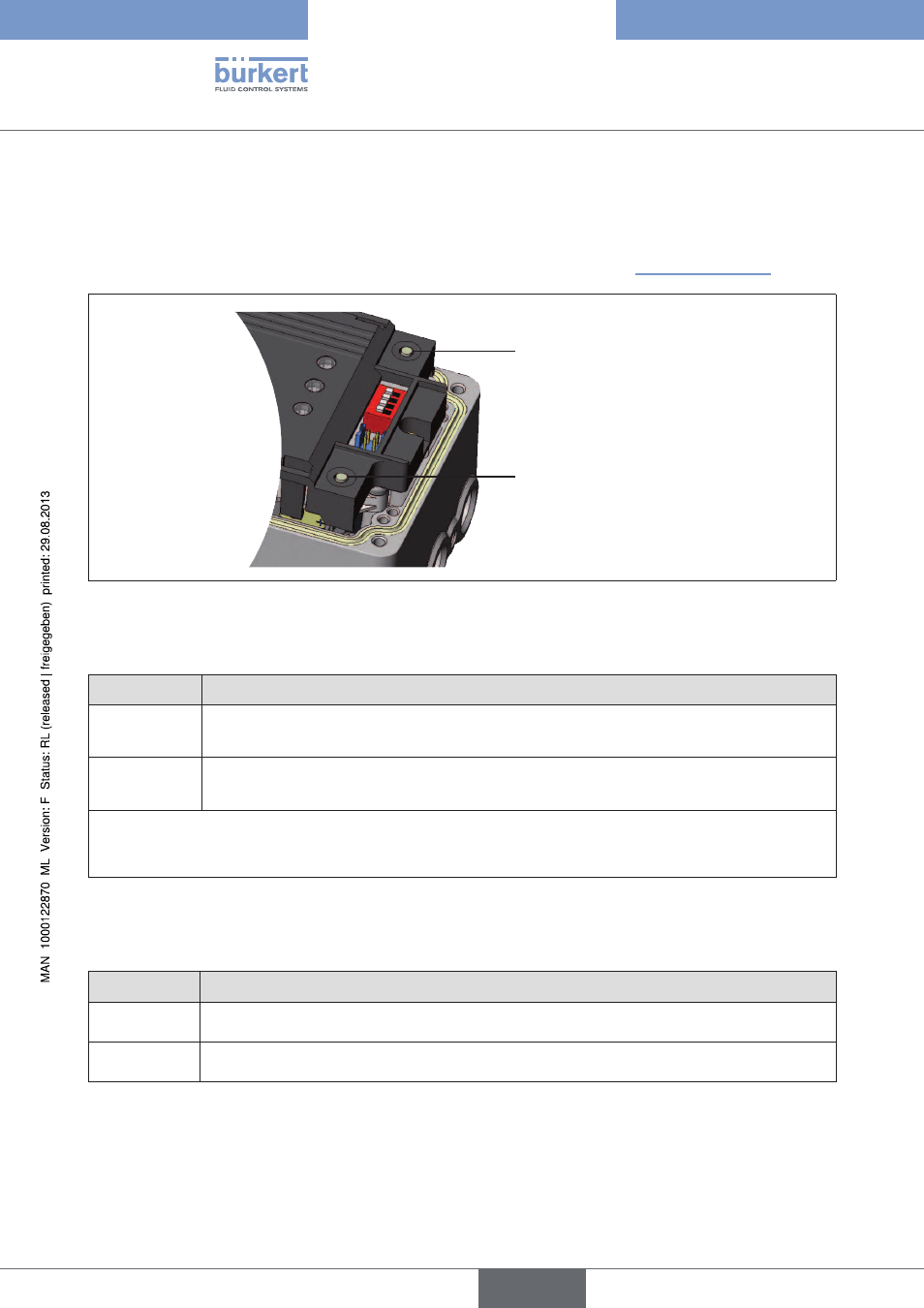

Figure 10 : Description des touches
État de marche MANUEL (interrupteur DIP 4 sur ON) :
Touche Fonction
1 Alimentation en air 4)
(ouverture / fermeture manuelle de l’actionneur) 5)
2 Purge d’air 4)
(ouverture / fermeture manuelle de l’actionneur) 5)
4)
Sans fonction si l’entrée binaire avec la fonction « commutation MANUEL / AUTOMATIQUE » a été activée
via le logiciel de communication.
5)
En fonction du fonction de l’actionneur.
Tableau 7 : Affectation des touches état de marche MANUEL
État de marche AUTOMATIQUE (interrupteur DIP 4 sur OFF) :
Touche Fonction
1 La fonction X.TUNE démarre en appuyant pendant 5 secondes
2 -
Tableau 8 : Affectation des touches état de marche AUTOMATIQUE
