Burkert Type 8791 - Manual (Page 106)

106
Anbau und Montage
11.4. remote-Betrieb mit externem Wegaufnehmer
Bei dieser Ausführung besitzt der Positioner keinen Wegaufnehmer in Form eines Drehwinkelsensors, sondern
einen externen Remote Sensor.
Der Remote-Sensor Typ 8798 wird über eine serielle, digitale Schnittstelle angeschlossen.
11.4.1. Befestigungszubehör
Für die Befestigung des Positioners im Remote-Betrieb gibt es zwei Möglichkeiten (siehe „Bild 23“).
Montage auf eine DIN-Schiene
Halter für DIN Schienenmontage
Bestellnummer 675702 Wandmontage
Bügel für Wandmontage Bestellnummer 675715

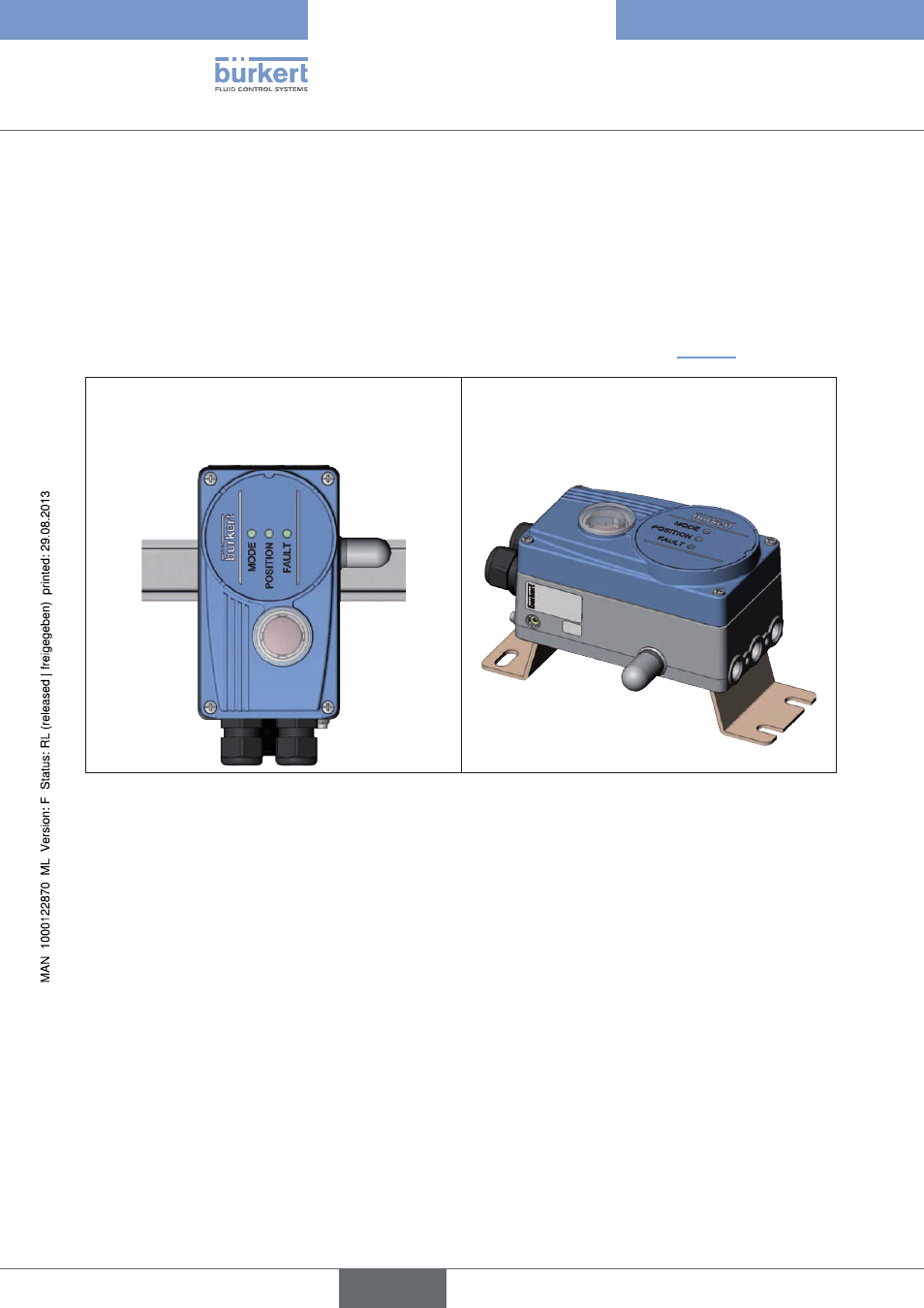

Bild 23: Befestigungsarten im Remote-Betrieb
Typ 8791
deutsch
