Ajout et montage

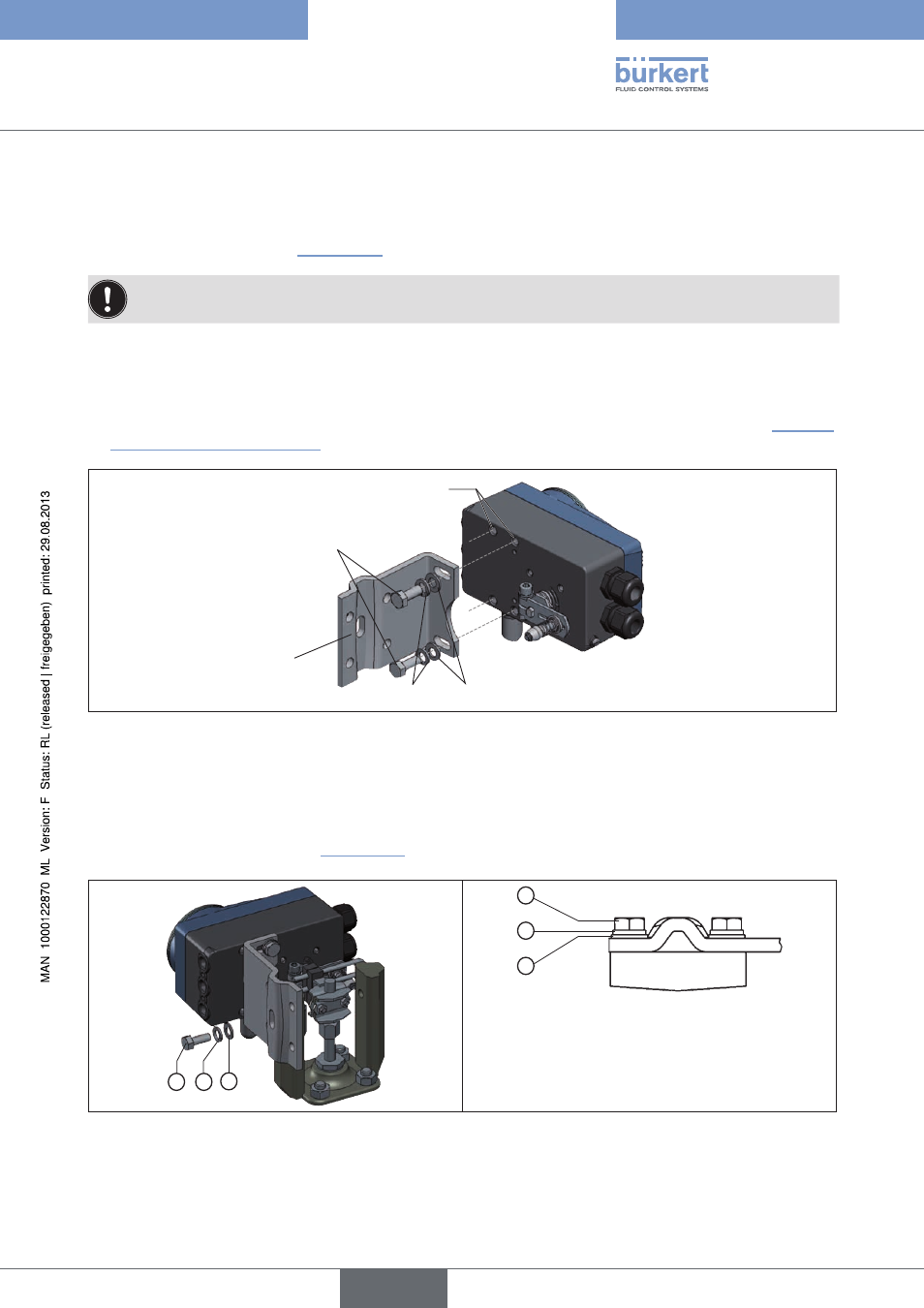

11.2.3. fixer l’équerre de montage
→
Fixer l’équerre de montage
①
avec les vis à tête hexagonale
⑨
, la rondelle élastique
⑩
et les rondelles
⑪
au dos du positionneur (voir « Figure 17 »).
Le choix des filetages M8 utilisés sur le positionneur dépend de la taille de l'actionneur.
→
Pour trouver la position correcte, tenir le positionneur avec l’équerre de montage contre l’actionneur.
Le rouleau conique sur le levier du système de mesure de déplacement dans l’étrier doit pouvoir se déplacer
librement sur l’actionneur et ce sur toute la course.
Avec une course de 50 %, la position du levier doit être approximativement horizontale (voir chapitre « 11.2.4.
Aligner le mécanisme du levier »).
①
⑨
⑩ ⑪
Filetages M8
Figure 17 : Fixer l’équerre de montage
fixation du positionneur avec l’équerre de montage pour les actionneurs avec cadre en fonte :
→
Fixer l’équerre de montage sur le cadre de fonte avec une ou plusieurs vis à tête hexagonale
⑧
, rondelles
⑪
et rondelles élastiques
⑩
(voir « Figure 18 »).
8 10 11
8
10
11
Figure 18 : Fixer le positionneur avec l’équerre de montage pour les actionneurs avec cadre de fonte
