164
Ajout et montage
protection anti-torsion :
tenir compte de la surface plate de l'axe.
En guise de protection anti-torsion, l'une des tiges filetées doit reposer sur la surface plate de l'axe
(voir « Figure 20 »).
plage de rotation du système de mesure de déplacement :
La plage de rotation maximale du système de mesure de déplacement est de 180°.
L'axe du positionneur peut être déplacé uniquement dans cette plage.
→
Engager l’adaptateur
①
sur l’axe du positionneur et le fixer avec 2 tiges filetées.
→
Bloquer les tiges filetées avec des écrous autobloquants afin qu’elles ne se desserrent pas.
90°
P
osition idéale
pour la plage de pivotement
du positionneur = 90° (min. 30° / max. 180°)
La rotation de l’actionneur
pivotant doit se faire à l’inté-
rieur de la plage de rotation de
180° du système de mesure de
déplacement.
Axe aplati
180°
Plage de pivotement
maximale

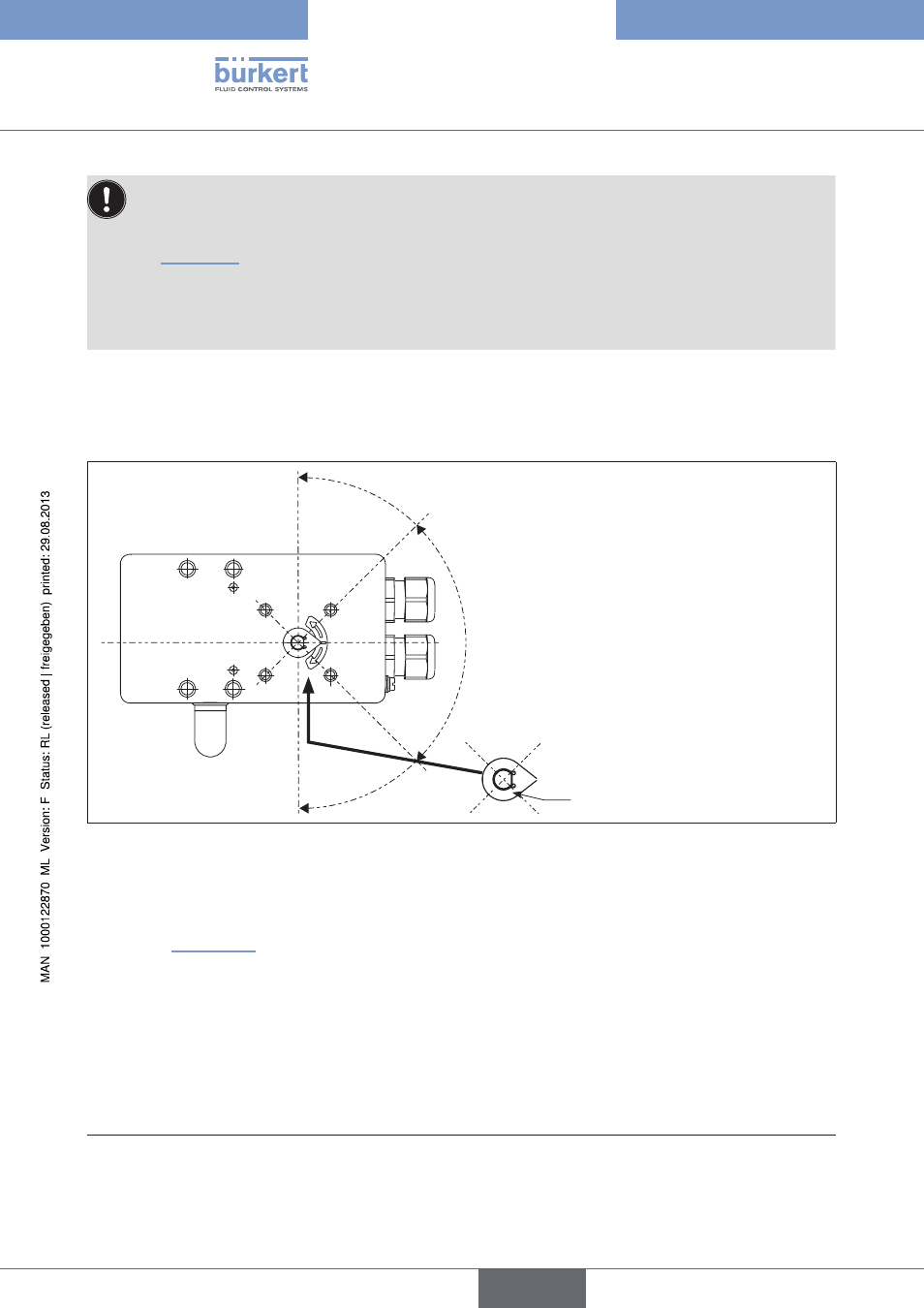

Figure 20 : Plage de rotation / Protection anti-torsion
→
Monter l’adaptateur de montage 10) en plusieurs pièces adapté à l’actionneur.
→
Fixer l’adaptateur de montage sur le positionneur avec 4 vis à tête cylindrique
③
et des rondelles élastiques
④
. (voir « Figure 21 »).
10)
L’adaptateur de montage est constitué de 4 pièces pouvant être adaptées à l’actionneur grâce à différentes
dispositions.
Type 8791
français
