Funktion

7.2.

funktion der stellungsregelung

Über den Wegaufnehmer wird die aktuelle Position (

POS) des pneumatischen Antriebs erfasst. Dieser Stellungs-

Istwert wird vom Positioner mit dem als Normsignal vorgebenen Sollwert (

CMD) verglichen. Liegt eine Regeldifferenz

(Xd1) vor, wird über das Stellsystem der Antrieb be- und entlüftet. Auf diese Weise wird die Position des Antriebs
bis zur Regeldifferenz 0 verändert. Z1 stellt eine Störgröße dar.

Ventilöffnung

Stetigventil

Stellsystem
Magnetventile

Wegaufnehmer

Positioner

Stellungs-
Sollwert

CMD

Xd1

POS

Stellungsregelkreis

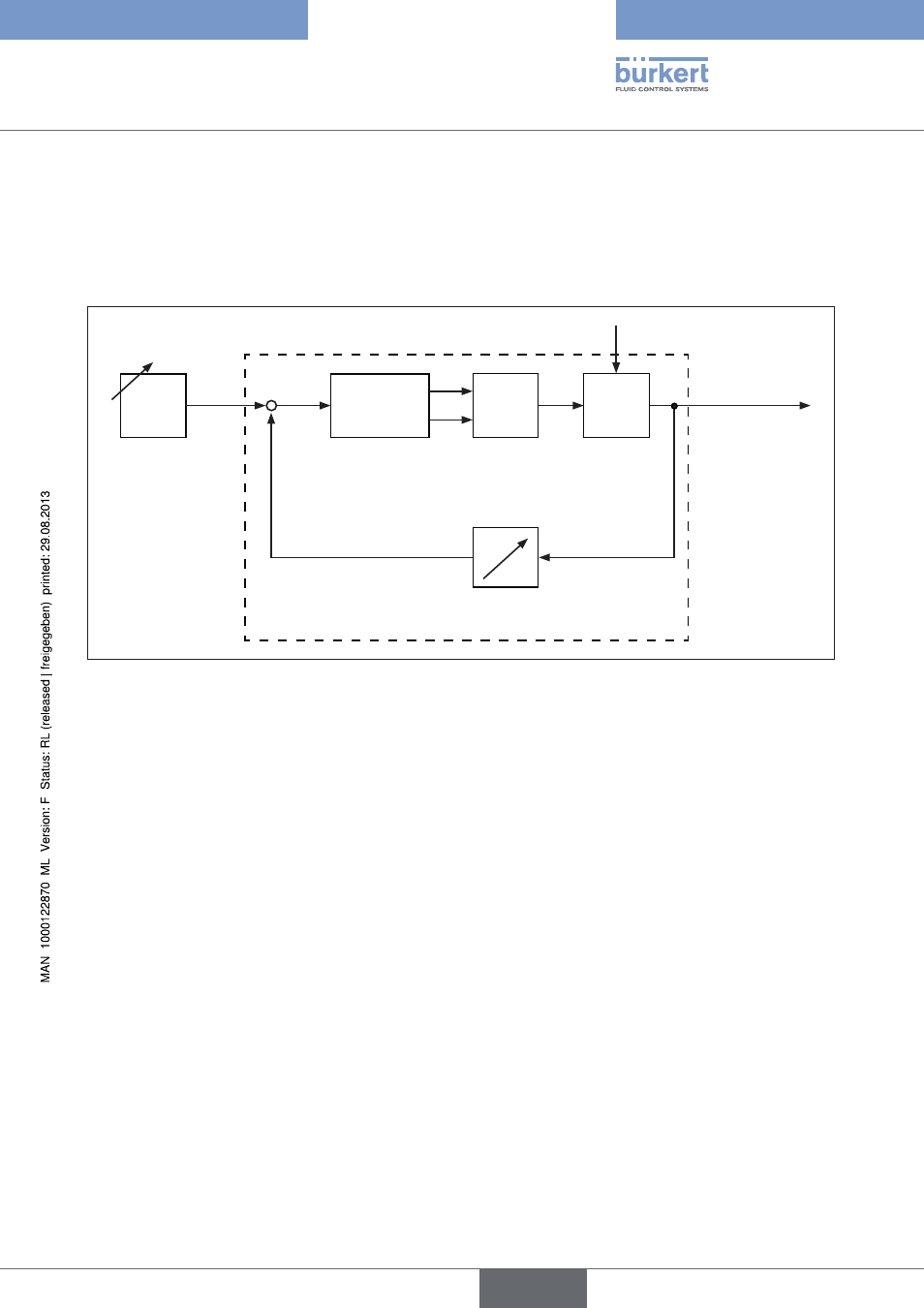

Bild 3:

Signalflussplan Positioner

Typ 8791
