Fonction
7.2. fonction de la régulation de position
Le système de mesure de déplacement permet de détecter la position actuelle ( POS) de l’actionneur pneumatique.
Cette valeur effective de position est comparée à la valeur de consigne prescrite en tant que signal normalisé ( CMD)
par le positionneur. En présence d’une différence de régulation (Xd1), l’air est purgé de l’actionneur et ce dernier
aéré par le système de réglage. De cette façon, la position de l’actionneur est modifiée jusqu’à la différence de
régulation 0. Z1 représente une grandeur perturbatrice.
Ouverture de
vanne
Vanne
continue Système de réglage
Electrovannes
Transducteur de position
Positionneur Valeur de
consigne de
position
CMD Xd1
B1
E1
P
K
Z1
POS
Circuit de régulation
de position
+ -

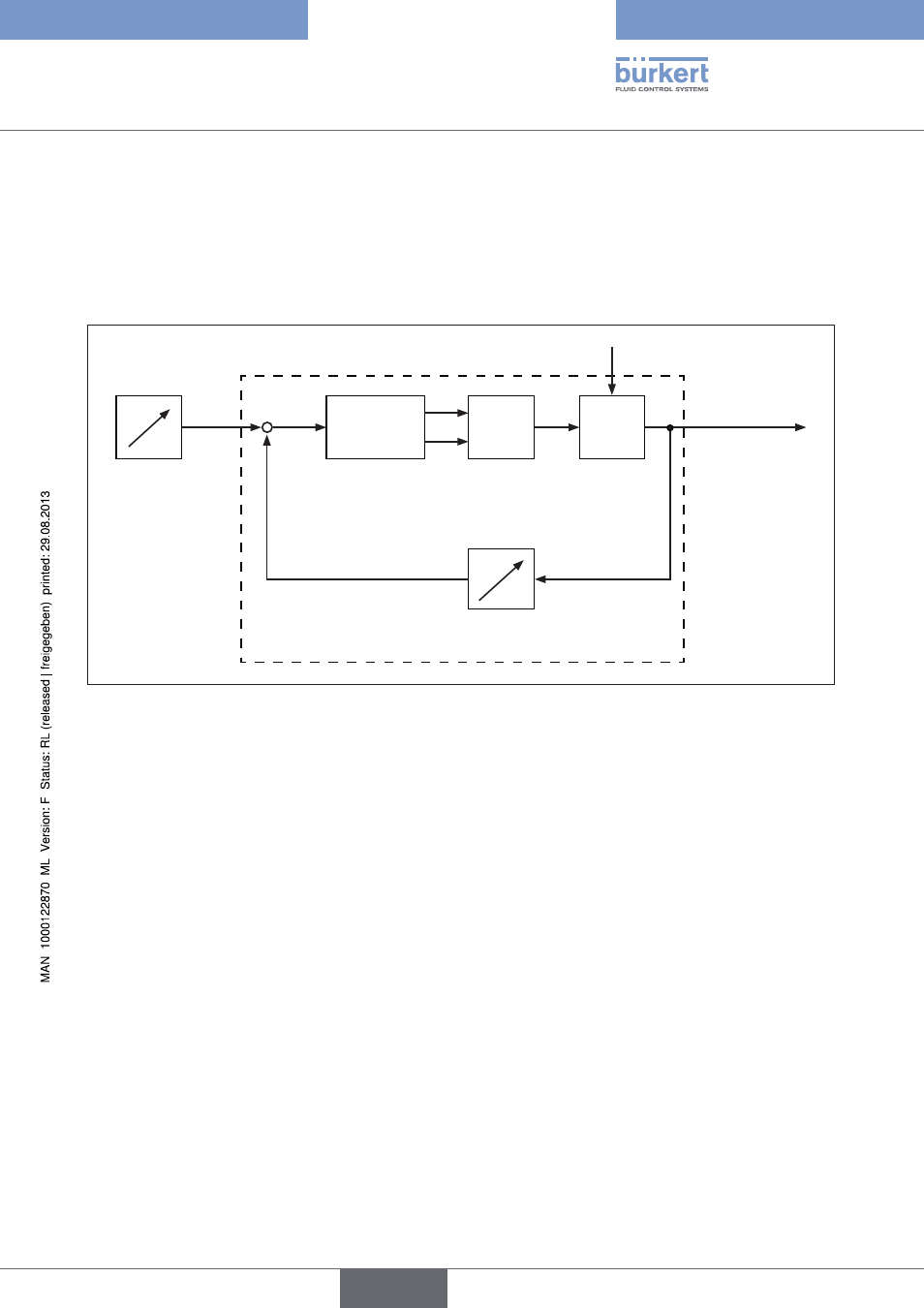

Figure 3 : Schéma logique du positionneur
Type 8791
