162
Ajout et montage
fixation du positionneur avec l’équerre de montage pour les actionneurs avec portique :
→
Fixer l’équerre de montage avec les tiges en U
⑦,
les rondelles
⑪,
les rondelles élastiques
⑩
et les
écrous hexagonaux 21 sur le portique (voir « Figure 19 »).
21
10
11
7

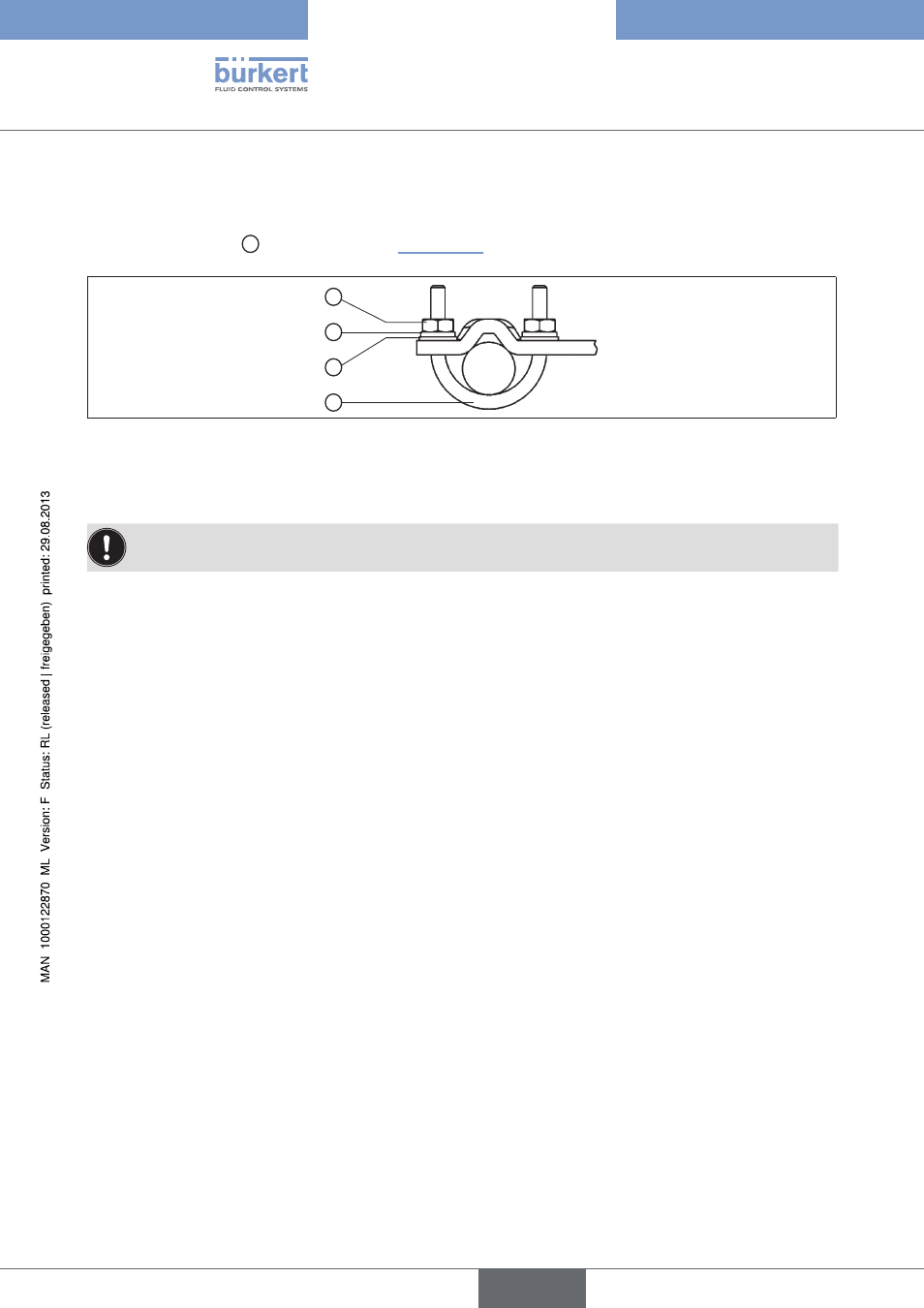

Figure 19 : Fixer le positionneur avec l’équerre de montage pour les actionneurs avec portique
11.2.4. aligner le mécanisme du levier
Le mécanisme du levier ne peut être aligné correctement que si le raccordement électrique et pneuma-
tique de l'appareil a été effectué.
→
En mode manuel, amener l’actionneur sur la moitié de sa course (conformément à l’échelle sur l’actionneur).
→
Déplacer le positionneur en hauteur de sorte que le levier soit horizontal.
→
Fixer le positionneur sur l’actionneur dans cette position.
Type 8791
français
