Aufbau
6. aufBau
Der Positioner Typ 8791 besteht aus der mikroprozessor gesteuerten Elektronik, dem Wegaufnehmer und dem
Stellsystem.
Das Gerät ist in Dreileitertechnik ausgeführt. Die Bedienung des Gerätes erfolgt über 2 Tasten und 4 DIP-Schalter.
3 LEDs zeigen verschiedene Gerätestatus an.
Das pneumatische Stellsystem für einfach- und doppeltwirkende Antriebe besteht aus 2 Magnetventilen.
6.1. Darstellung
Mechanische Stellungsanzeige
Anzeigemodul mit 3 LEDs
Arbeitsanschluss 2
(Anschluss: A2)
Druckversorgungsanschluss 1,4 ... 7 bar
(Anschluss: P)
Arbeitsanschluss 1
(Anschluss: A1)
Entlüftungsanschluss/
Entlüftungsfilter
Interner Wegaufnehmer
Achse für Wegaufnehmer
Kabelverschraubung
Elektronikmodul
Stellsystem
Überdruckventil

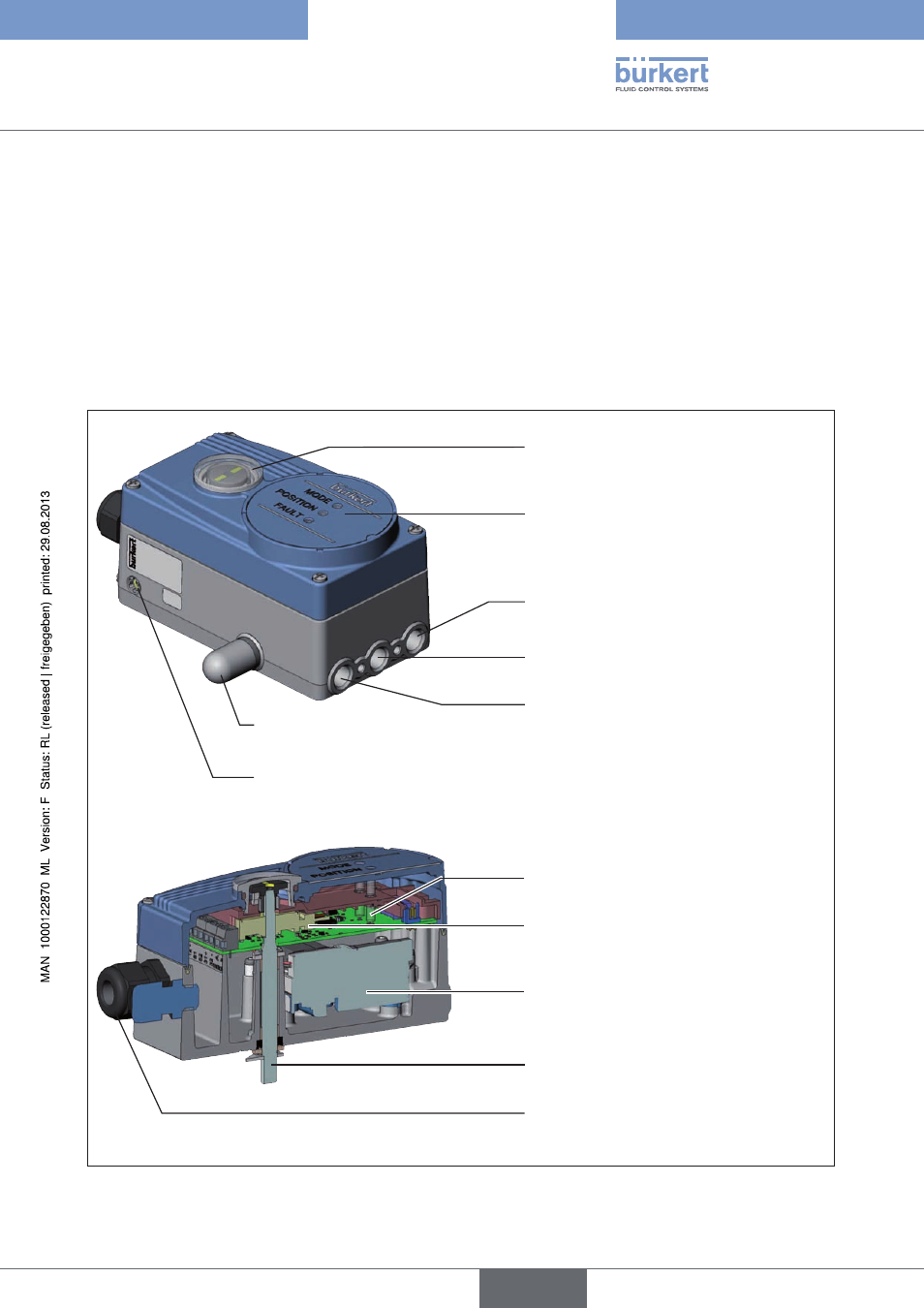

Bild 1: Aufbau, Positioner Typ 8791
