Commande
9. cOmmanDe
9.1. consignes de sécurité
aVErTiSSEmEnT!
risque de blessures dы а une utilisation non conforme.
Une utilisation non conforme peut entraîner des blessures et endommager l’appareil et son environnement.
• Les opérateurs doivent connaître le contenu des instructions de service et les avoir comprises.
• Respectez les consignes de sécurité et l’utilisation conforme.
• L’appareil/l’installation doit uniquement être utilisé(e) par un personnel suffisamment formé.
9.2. état de marche
autOmatiQue (autO)
A l’état de marche AUTOMATIQUE, le fonctionnement normal du régulateur est effectué et surveillé.
→
La LED 1 ( MODE) clignote en vert.
manuel
A l’état de marche MANUEL, la vanne peut être ouverte ou fermée manuellement à l’aide des touches.
→
La LED 1 ( MODE) clignote en vert.
→
La LED 3 ( FAULT) clignote en rouge.
L’interrupteur DIP 4 permet de commuter entre les deux états de marche AUTOMATIQUE et MANUEL (voir chapitre
« 9.3.2. Fonction des interrupteurs DIP »).
9.3. eléments de commande et d’affichage du
positionneur
LED 1 ( MODE)
LED 2 ( POSITION)
LED 3 ( FAULT)
Touche 1
Touche 2
Interrupteur DIP
Interface de
communication

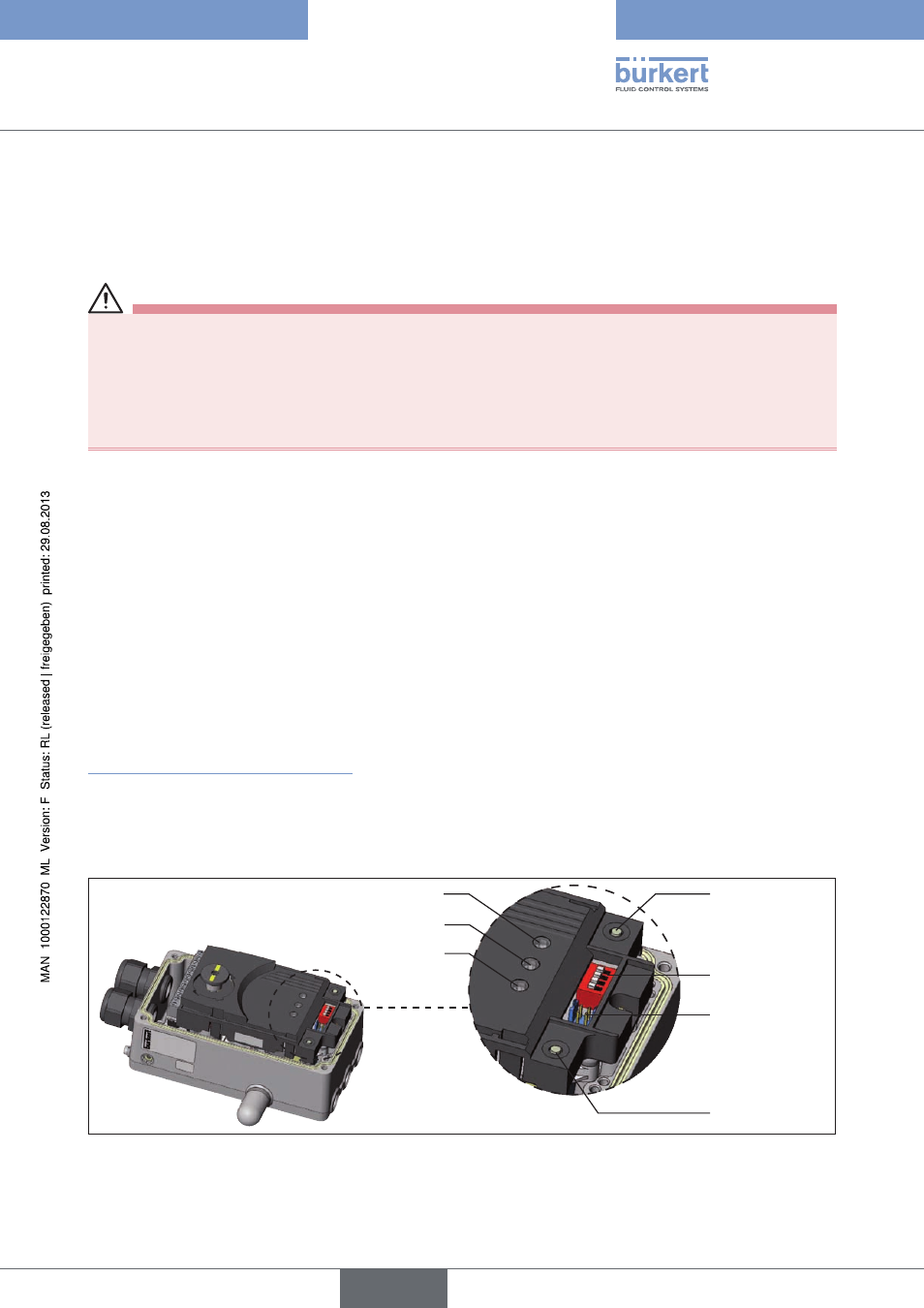

Figure 9 : Description des éléments de commande
Le positionneur est équipé de 2 touches, d’un interrupteur DIP et 2 LED en tant qu’éléments d’affichage.
Type 8791
français
