Fonctions
10.1.2. CUTOFF -
fonction de fermeture étanche du positionneur
Cette fonction entraîne la fermeture étanche de la vanne en dehors de la plage de régulation.
La reprise de la régulation se fait avec une hystérésis de 1 %.
Réglages usine : interrupteur DIP 2 sur OFF (pas de fonction de fermeture étanche)
interrupteur
DiP
Position fonction
2 ON Fonction de fermeture étanche activée. La vanne se ferme en
dessous de 2 %
8) et s’ouvre entièrement au-dessus de 98 % de la
valeur de consigne ( CUTOFF)
OFF pas de fonction de fermeture étanche
Tableau 17 : Interrupteur DIP 2
Le logiciel de communication permet de modifier les limites de la valeur de consigne de position en pourcentage.
La position des interrupteurs DIP dans le positionneur est prioritaire par rapport au logiciel de communi-
cation, c’est-à-dire que les réglages de la fonction de fermeture étanche (
CUTOFF), modifiés à l’aide du
logiciel de communication ne sont activés que si l’interrupteur DIP 2 dans le positionneur se trouve sur
ON.
Course de
vanne [%] réglable de 75 à 100 %
valeur de consigne [%]
réglable de 0 à 25 %

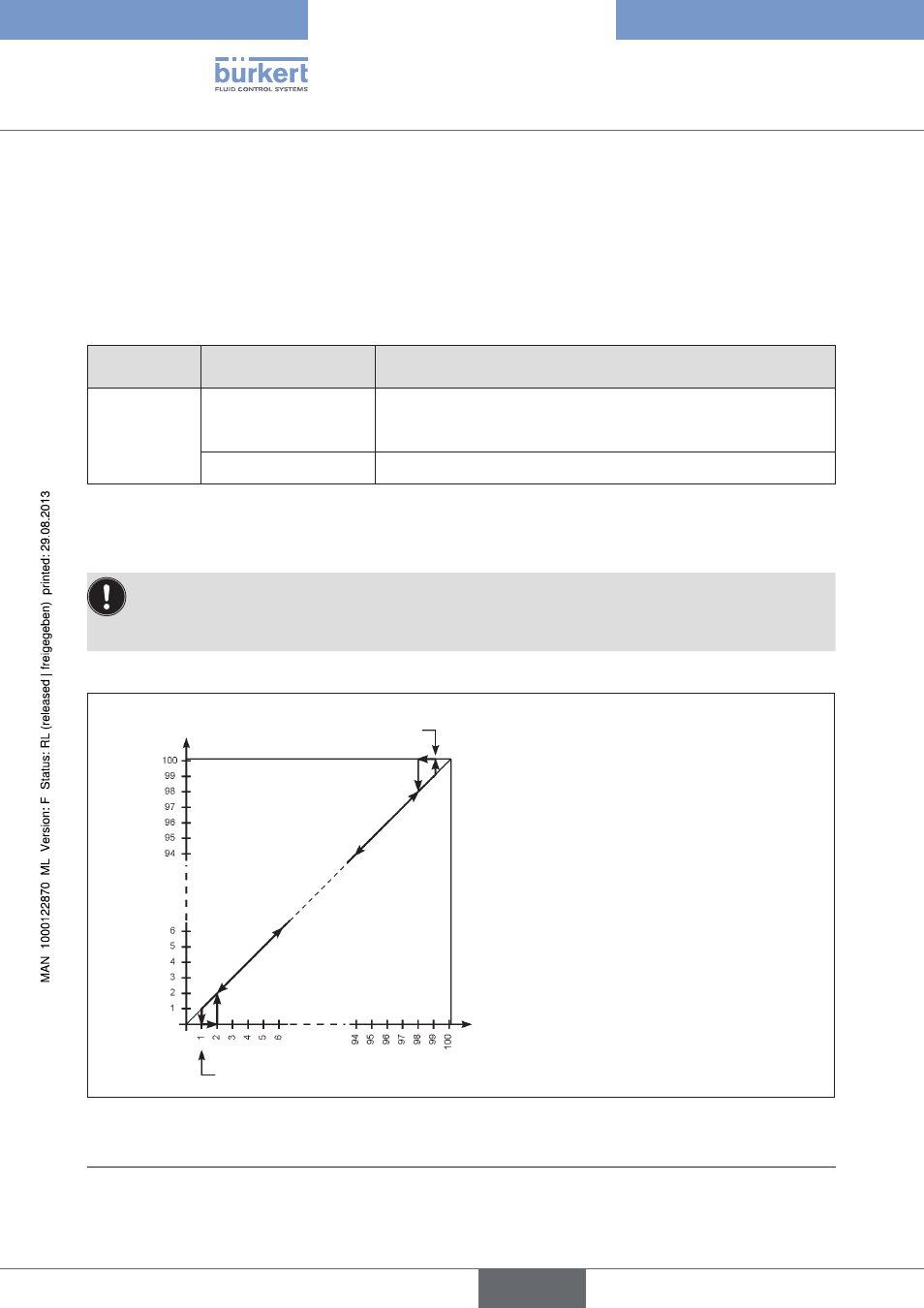

Figure 13 : Diagramme CUTOFF
8)
Réglages usine, peuvent être modifiés à l’aide du logiciel de communication.
