Opmerking
Raadpleeg de productinformatie van de MSE 1000 (ID 736907-xx) voor
rekenvoorbeelden van het vermogensverbruik.
5. Montage
De volgende onderdelen worden meegeleverd met het product:
• MSE 1xxx-module
• Installatie-instructies
• Set kabelmontagehardware
• Vrouwelijke M8-connector, meegeleverd met MSE 1401 (ID 747507-02)
• Mannelijke M8-connector, meegeleverd met MSE 1401 (ID 747507-02): aantal 2
MSE 1000-modules zijn geschikt voor montage op een standaard 35 mm, DIN EN 50022-
rail in een schakelkast of op een montagevoet (toebehoren). De afzonderlijke modules
worden op elkaar aangesloten en met elkaar vergrendeld tot een moduleketen.
De basisconfiguratie van de MSE 1000 bestaat uit een voedingsmodule en een
basismodule. Een basismodule beschikt niet alleen over encoderaansluitingen maar ook
over data-interfaceaansluitingen voor voetschakelaarbediening en netwerkcommunicatie.
Indien gewenst, is uitbreiding met nog meer modules mogelijk. Er kunnen in totaal max.
250 assen of kanalen worden geconfigureerd.

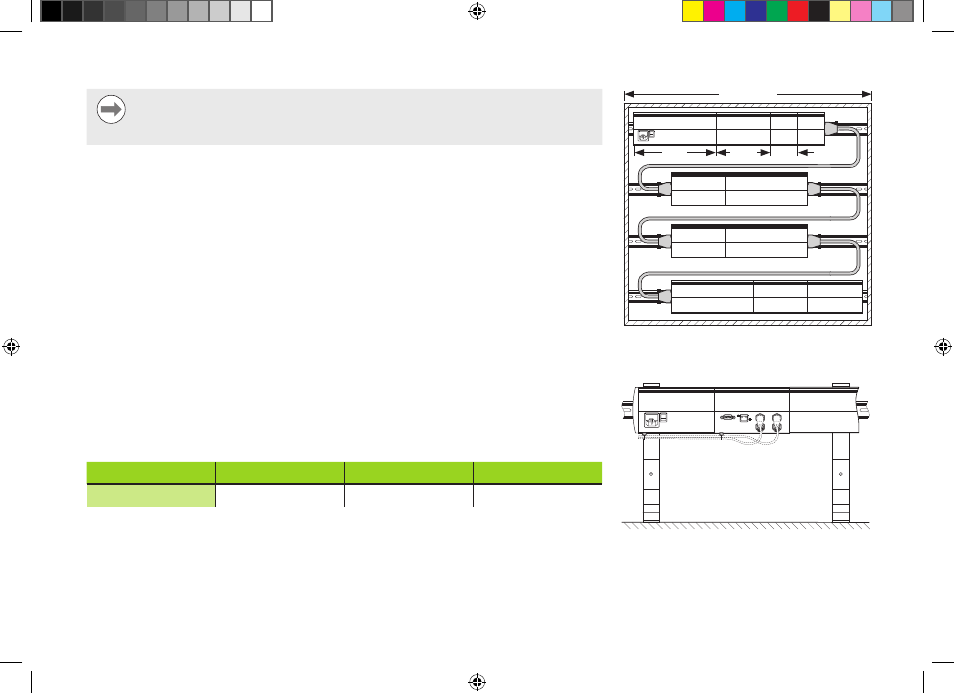

Modulegroottes Grootte 1 Grootte 2 Grootte 3
Breedte 53 mm 106 mm 159 mm
19" / 483 mm
Gro. 3 Gro. 2 Gro. 1
Montage 19" schakelkast
Montagevoet (toebehoren)
