121
Wskazówka
Przykłady obliczania dla zapotrzebowania mocy znajdują się w informacji o
produkcie MSE 1000 (ID 736907-xx).
5.
Montaż
Następujące komponenty są zawarte w dostawie odpowiedniego urządzenia:
•
Moduł MSE 1xxx
• Instrukcja instalacji
•
Komplet elementów mocujących dla montażu kabli
• M8-łącznik, zawarty w dostawie MSE 1401 (ID 747507-02)
• M8-złącze stykowe, zawarty w dostawie MSE 1401 (ID 747507-02) (2 sztuki)

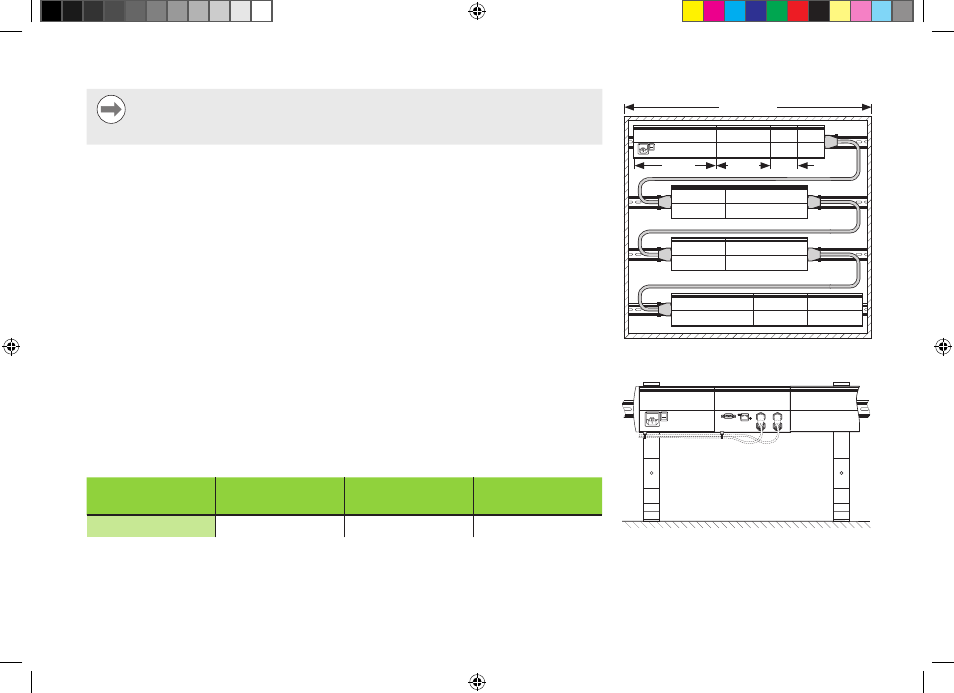

MSE-1000-moduły mogą być zamocowywane na 35 mm standardowej szynie DIN
zgodnie z DIN EN 50022 w szafie sterowniczej lub na nóżkach metalowych (osprzęt).
Pojedyńcze moduły są łączone ze sobą oraz przymocowywane ze sobą metodą
zatrzaskową, tak iż powstaje łańcuch modułów.
MSE 1000 składa się w konfiguracji podstawowej z modułu zasilacza i modułu bazowego.
Oprócz portów dla przetworników moduł bazowy dysponuje także portami dla interfejsów
danych, sterowanie przełącznikiem nożnym oraz możliwością komunikacji sieciowej.
MSE 1000 może także w razie zapotrzebowania zostać rozszerzony o dodatkowe moduły.
Łącznie konfigurowalnych jest do 250 osi lub kanałów.
Rozmiary
modułów
Rozmiar 1 Rozmiar 2 Rozmiar 3
Szerokość
53 mm 106 mm 159 mm
19” / 483 mm
Roz. 3 Roz. 2 Roz. 1
Montaż w 19-calowej szafie sterowniczej
Nóżki stojakowe (osprzęt)
