Aviso
Consulte a Informação de Produto do MSE 1000 (ID 736907-xx) para mais
informações sobre exemplos de cálculo do consumo de energia.
5. Montagem
Estão incluídos no produto os seguintes itens:
• Módulo MSE 1xxx
• Instruções de Instalação
• Kit de peças de montagem de cabos
• Conector M8 fêmea, incluído com MSE1401 (ID 747507-02)
• Conector M8 fêmea, incluído com MSE1401 (ID 747507-02): Qtd. 2

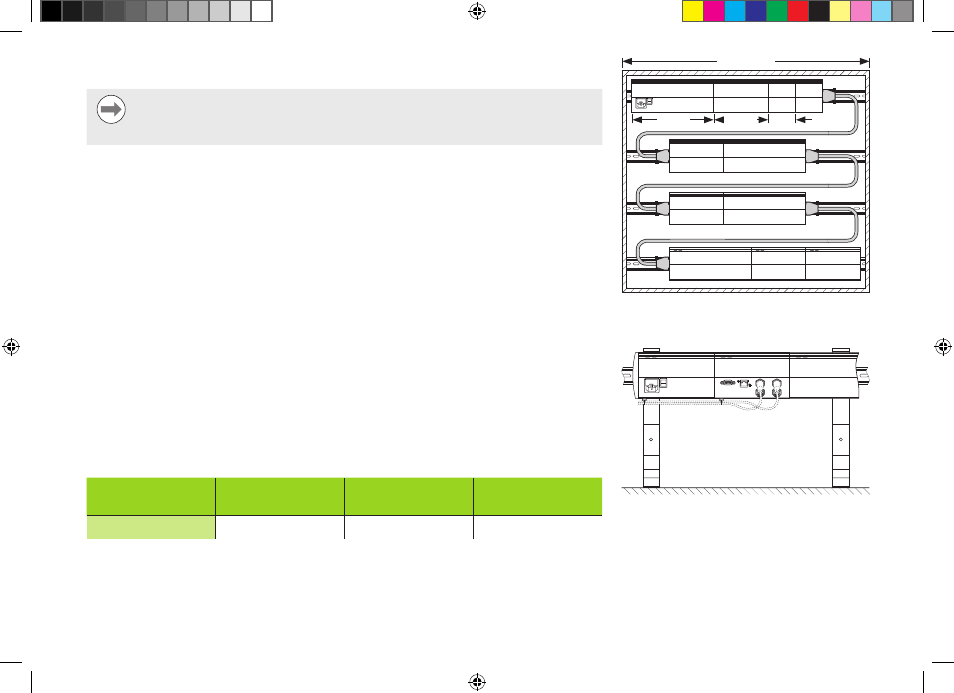

Os módulos do MSE 1000 foram concebidos para serem montados num carril DIN
EN 50022 padrão de 35 mm num armário elétrico ou numa estrutura de montagem
(acessório). Os módulos individuais são ligados uns aos outros e afixados juntos com um
bloqueio, criando uma cadeia de módulos.
Na sua configuração básica, o MSE 1000 consiste num módulo de fonte de alimentação
e num módulo base. Um módulo de base fornece ligações de interface de dados
para controlo através de pedal e para comunicações de rede além de ligações de
codificadores. Este poderá ser expandido através da adição de mais módulos, caso seja
necessário. No total, podem ser configurados até 250 eixos ou canais.
Tamanhos do
módulo Tamanho 1 Tamanho 2 Tamanho 3
Largura 53 mm 106 mm 159 mm
19” / 483 mm
Tam. 3 Tam. 2 Tam. 1
montagem de cabine elétrica 19"
Estrutura de montagem (acessório)
