70
Conectando un conector sub-D de 9 pines
Este producto suministra un conector sub-D de 9 pines para la entrada de señales
analógicas. El cable de conexión no debe exceder una longitud de 30 m.
Para conectar un conector sub-D de 9 pines:
X X Verificar que todos los módulos de fuente de alimentación de la cadena no suministren
tensión.
X X Conecte el conector de cable a la conexión sub-D de pines 4 del módulo y apriete los
tornillos del conector de cable hasta que estén ajustados
Conexión del conector de bloque de terminales de E/S
El MSE 1401 (ID 747507-01) proporciona una conexión de bloque de terminales de E/S
para entradas de conmutación y salidas de relé. Las entradas de conmutación están
activas en el caso de que exista una señal “Alta” (High) (contacto o impulso). Están
aisladas y pueden venir suministradas externa o internamente. Véase las “Salidas de relé”
y “Entradas de conmutación” en la página 204 para información adicional.
Para conectar el bloque de terminales:
X X Compruebe que no hay suministro de energía
X X Extraiga el conector terminal macho de la conexión del módulo
X X Inserte los hilos + y - requeridos para las entradas de conmutación o el hilo de salida
requerido para las salidas de relé en sus terminales correspondientes del conector
terminal macho.
X X Utilizando un destornillador pequeño de punta plana, apriete los tornillos dispuestos en
la parte superior del conector de cable
X X Inserte el conector terminal macho en la conexión del módulo

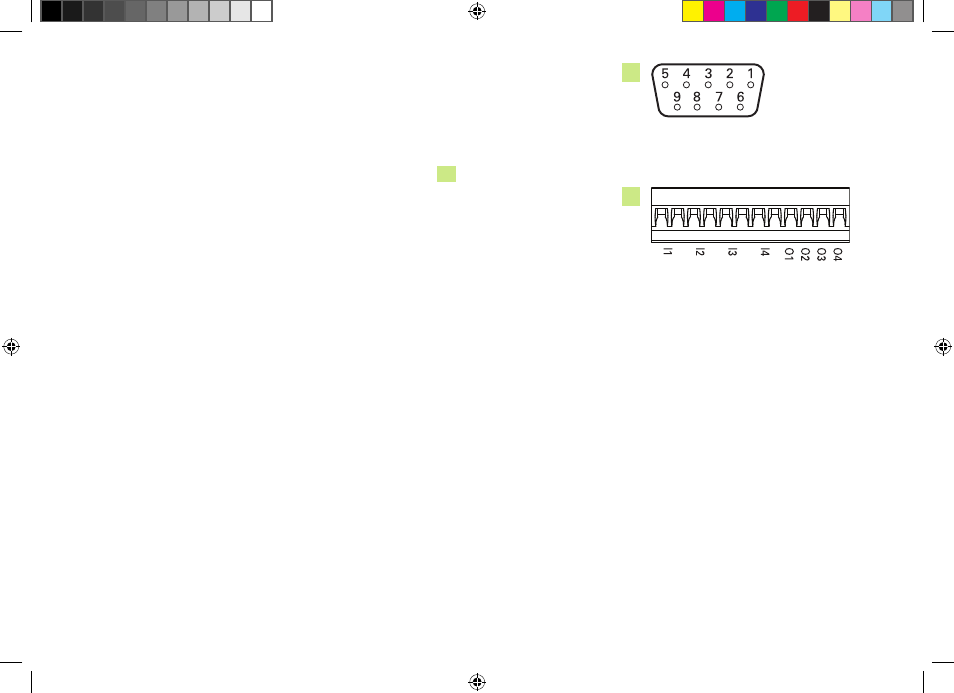

4
Conector sub-D de 9 pines
6
Conector de bloque de
terminales de E/S
