Подключение кабеля с помощью разъема M8 MSE 1401 (ID 747507-02)
Крышки предусмотрены для подключения вводов / выводов. Оставить крышку на
неиспользуемых разъемах.
Подключение кабеля с помощью разъема M8:
X
X
Убедиться, что питание выключено или отсоединено
X
X
Снять крышку разъема с помощью отвертки с плоским концом и повернуть против
часовой стрелки.
X
X
Совместить кабельный разъем с разъемом модуля
X
X
Подсоединить разъем кабеля к разъему на передней панели модуля
X
X
Затянуть рукой кабельный разъем M8 на модуле
Подключение и отключение трубки сжатого воздуха
MSE 1501 предусматривает подключение 4 мм трубки для ввода и вывода сжатого
воздуха.
Подключение трубки сжатого воздуха:
X
X
Убедиться, что питание выключено или отсоединено
X
X
Вставить 4 мм трубку в разъем на передней панели модуля
Отключение трубки сжатого воздуха:
X
X
Убедиться, что питание выключено или отсоединено
X
X
Протолкнуть синее кольцо разъема и снять 4 мм трубку
7
8
9

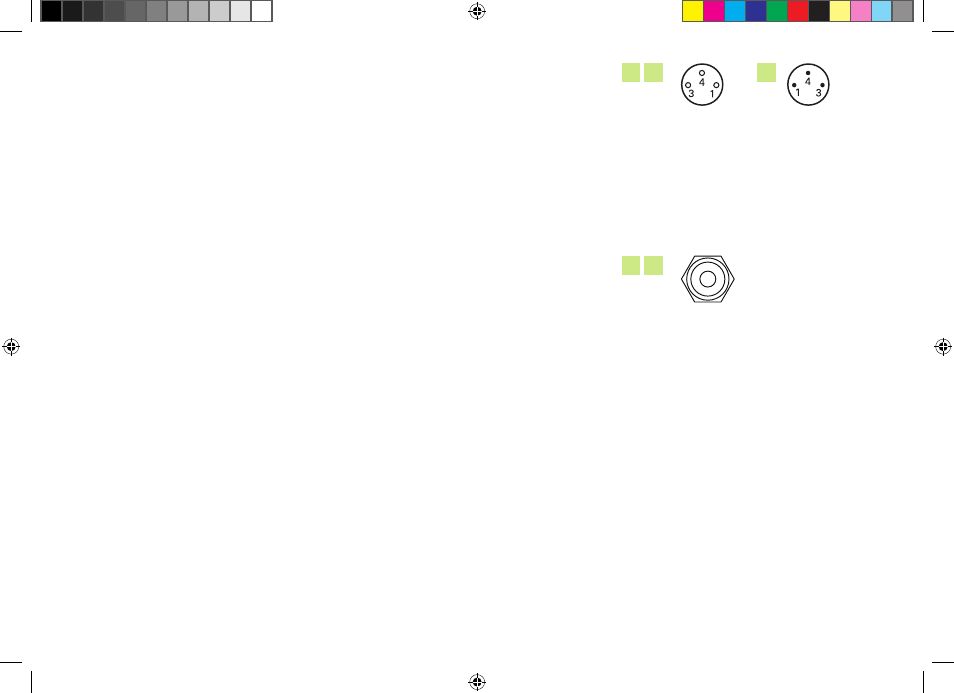

Разъемы M8
10
12
Разъем сжатого воздуха
