191
5. 固定
下列物品包含於本產品內：
•
MSE 1xxx模組
• 安裝說明
• 纜線安裝硬體套件
• M8母接頭，包含MSE 1401 (ID 747507-02)
• M8公接頭，包含MSE 1401 (ID 747507-02)： 數量 2

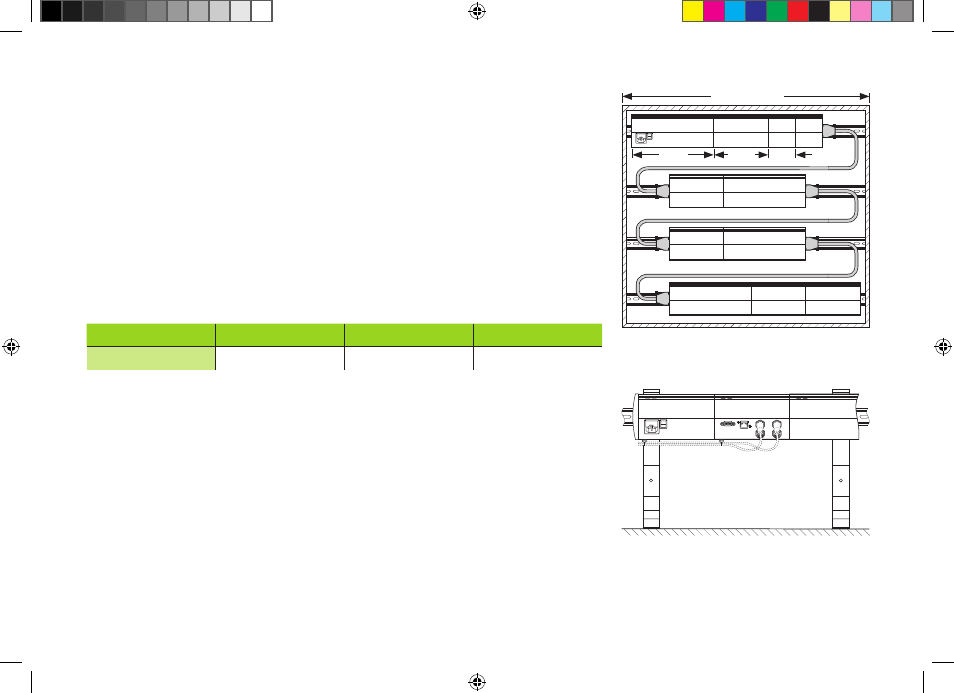

MSE 1000模組設計成固定在電子機櫃內標準35 mm，DIN EN 50022軌道上，或安裝立
架(配件)上。 個別模組彼此插接，並且用鎖固定在一起，形成一個模組鍊。
在MSE 1000的基本組態中，由電源供應模組以及基座模組構成。 除了編碼器連接以外，
基座模組還提供腳踏開關控制器的資料介面連接以及網路通訊。 依照需求，可擴充其他
模組。 最多可擴充至 250 軸或通道。
模組尺寸 尺寸1 尺寸2 尺寸3
寬度 53 mm 106 mm 159 mm
19” / 483 mm
尺寸3 尺寸2 尺寸1
19”電子機櫃固定
安裝立架(配件)
