Montaż prawej przesłony końcowej
Wszystkie moduły zasilające są dostarczane z kompletem dla lewej i prawej przesłony
zamykającej, aby otwarte strony modułu zostały przesłonięte. Lewa przesłona jest
montowana na pierwszym module łańcucha.

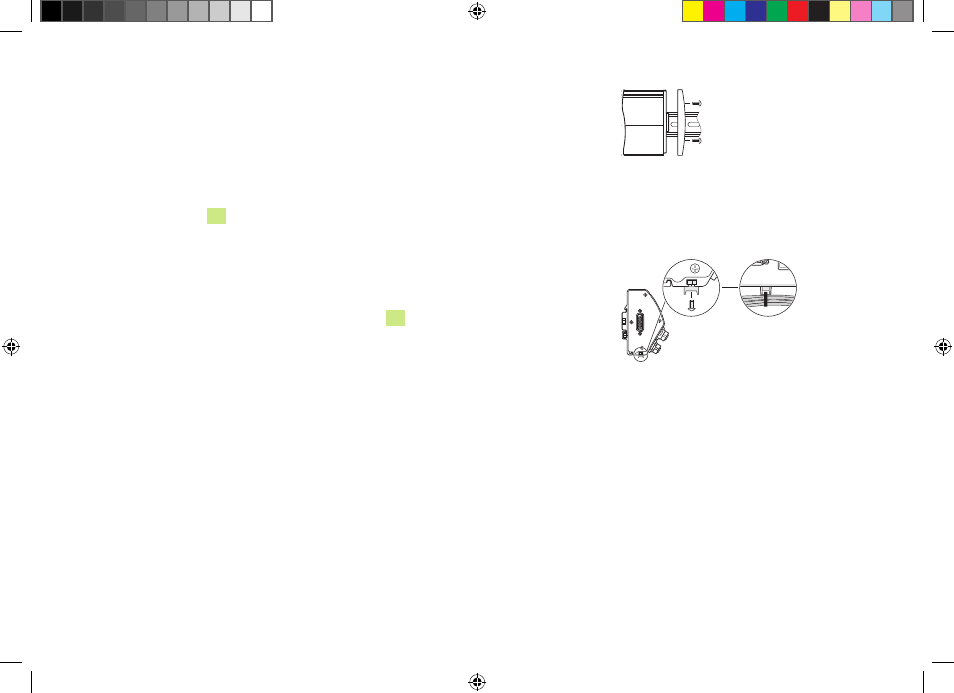

Montaż prawej przesłony końcowej:
X
X
Prawą przesłonę wstawić z prawej strony ostatniego modułu łańcucha
X
X
Sruby przesłony wstawić w odwierty dla zamocowania przesłony w przewidzianych w
tym celu otworach 22 na module
X
X
Sruby dokręcić śrubokrętem krzyżakowym
Montowanie elementów mocujących dla kabli
Wszystkie moduły są dostarczane z zestawem dla przeprowadzenia kabli. Każdy taki
zestaw zawiera dwa komplety elementów mocujących.
X
X
Nakrętkę sześciokątną M3 włożyć w kanale kabla 23 w dolnej części modułu
X
X
Srubę M3 wstawić przez uchwyt dla opaski zaciskowej kabla i śrubokrętem
krzyżakowym dokręcić z nakrętką M3
X
X
Przełożyć opaskę zaciskową przez uchwyt i zamocować kabel
Montaż prawej przesłony końcowej
