51
Avvertenza
Consultare la Scheda tecnica MSE 1000 (ID 736907-xx) per esempi di calcolo
dei consumi.
5. Montaggio
I seguenti articoli sono allegati al prodotto:
• Interfaccia modulare MSE 1xxx
• Istruzioni di installazione
• Kit di accessori per montaggio cavo
• Connettore M8 femmina, a corredo di MSE 1401 (ID 747507-02)
• Connettore M8 maschio, a corredo di MSE 1401 (ID 747507-02): qtà 2
I moduli MSE 1000 sono concepiti per essere montati su una guida standard da 35 mm a
norma DIN EN 50022 in un quadro elettrico o su un supporto di montaggio (accessorio).
I singoli moduli sono inseriti uno sull’altro e fissati insieme con un fermo creando una
catena di moduli.
Nella sua configurazione base, l’unità MSE 1000 consiste di un modulo di alimentazione
elettrica e un modulo base. Il modulo base fornisce connessioni di interfaccia dati per il
controllo di interruttori a pedale e comunicazioni di rete oltre a connessioni di encoder. Può
essere ampliato con altri moduli secondo le singole esigenze. È possibile configurare nel
complesso fino a 250 assi o canali.

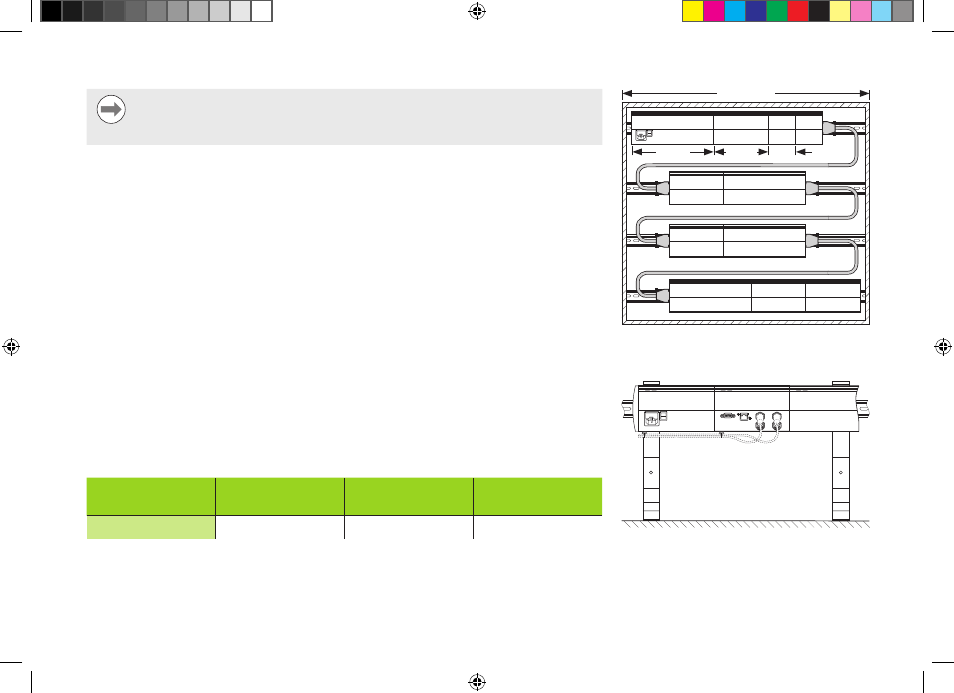

Dimensioni
modulo Dimensione 1 Dimensione 2 Dimensione 3
Larghezza 53 mm 106 mm 159 mm
19" / 483 mm
Dim. 3 Dim. 2 Dim. 1
Montaggio del quadro elettrico da 19"
Supporto di montaggio (accessorio)
